PBN坩埚发黑、起皮与分层的原因分析与解决方法

PBN是热解氮化硼的英文缩写，通常采用化学气相沉积工艺制备。与普通烧结陶瓷不同，PBN坩埚是在基体表面逐步沉积形成壁厚，因此材料具有一定的沉积取向和层状结构特征。

由于PBN具有高纯度、低放气、良好的高温稳定性和较低的化学反应活性，常用于MBE分子束外延、OLED蒸镀、VTE真空热蒸发、LEC/VGF晶体生长以及高纯材料熔融等工况。

在实际使用中，客户有时会看到PBN坩埚内壁出现层状裂纹、局部起皮、片状脱落或者颜色发黑。不同现象背后的原因并不相同，不能简单把所有问题都归结为“坩埚质量不好”。

一、先区分PBN坩埚的三种典型异常外观

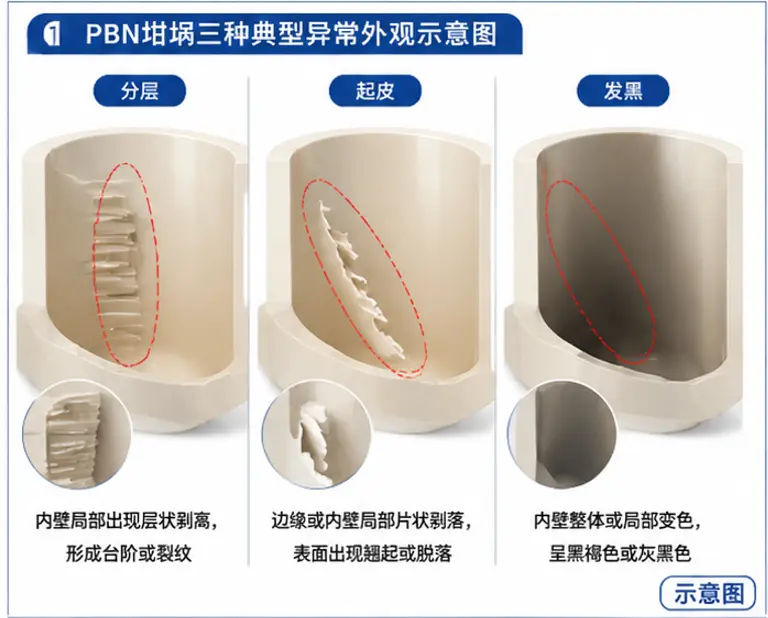

图1：PBN坩埚分层、起皮和发黑三种典型异常外观示意图

1. PBN坩埚分层

分层通常表现为坩埚内壁、外壁或底部出现沿沉积层方向延伸的层状裂纹。轻微分层可能只是局部裂纹，严重时会看到多层材料相互分离，甚至形成台阶状断面。

PBN分层具有较明显的方向性。裂纹往往不是随机扩展，而是更容易沿原有沉积层界面延伸。这一点与PBN的气相沉积方式和层状结构有关。

2. PBN坩埚起皮

起皮一般表现为内壁、口沿或局部边缘出现鼓起、翘边，随后形成薄片状剥落。轻微起皮可能只是表层局部脱离；严重时，剥落区域会继续扩大，并产生颗粒或片状污染物。

从外观看，起皮和分层比较接近，但两者关注点不同。分层更强调材料内部层间发生分离，起皮更强调表层已经翘起、松动或脱落。

3. PBN坩埚发黑

发黑主要表现为PBN原本乳白色或浅灰白色的表面，逐渐变为灰色、深灰色、褐黑色或黑色。发黑可能只出现在局部加热区，也可能覆盖整个内壁。

二、为什么PBN坩埚容易呈现层状破坏形态？

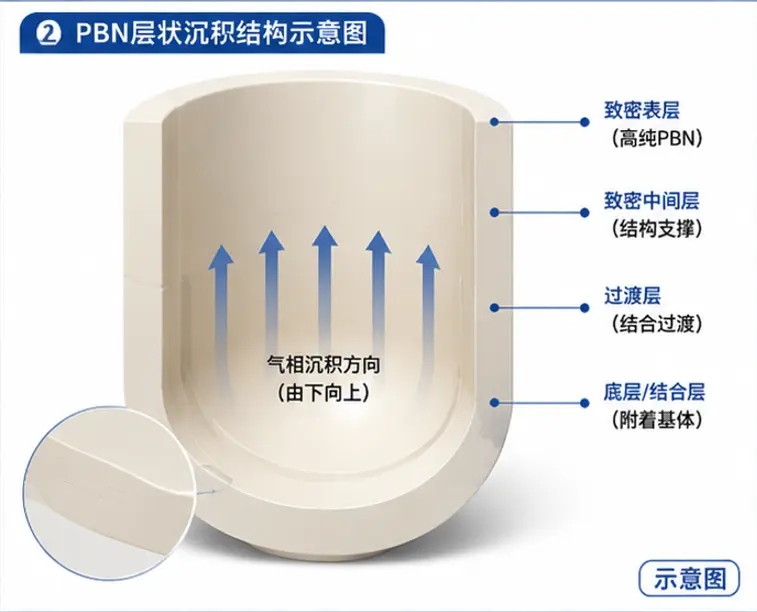

图2：PBN坩埚气相沉积层状结构及沉积方向示意图

PBN坩埚不是通过普通陶瓷粉末压制后烧结成型，而是通过化学气相沉积方式，在基体表面逐步沉积形成。材料在生长过程中，会沿沉积方向形成具有一定取向性的层状结构。

从结构上理解，PBN坩埚通常可以看作由沉积初期层、过渡层、中间结构层和表面致密层逐渐组成。实际产品并不一定存在肉眼可见、界限完全清晰的多层结构，图中的层状示意主要用于说明PBN从基体表面逐步沉积并形成壁厚的过程。

这种结构使PBN具有较好的高温性能和高纯度优势，但也意味着其不同方向上的力学表现并不完全相同。当坩埚受到热应力、机械应力或局部冲击时，裂纹更容易沿相对薄弱的层间界面扩展。

三、PBN坩埚分层和起皮的主要原因

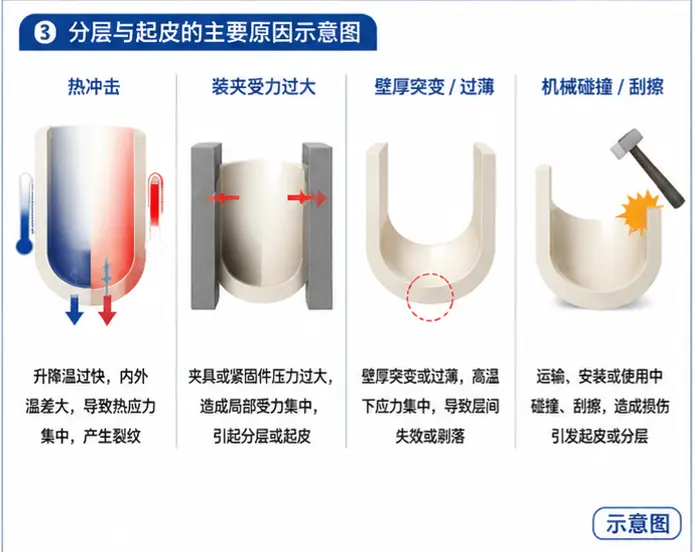

图3：热冲击、装夹压力、壁厚突变和机械碰撞导致PBN坩埚分层或起皮

1. 升温或降温过快造成热冲击

PBN坩埚在高温工况下，内壁、外壁、底部和口沿的温度并不一定完全一致。如果升温过快，受热区域快速膨胀，而外壁或底部温度仍然较低，就会形成较大的温度梯度。

降温过程也容易产生问题。停炉后如果立即开炉、强制风冷，或者让高温坩埚突然接触冷空气、冷夹具和冷台面，都可能造成快速降温和热应力集中。

当热应力超过局部层间结合强度时，便可能出现裂纹、分层或起皮。口沿、底部圆角、壁厚变化处和局部加热区域通常更容易出现问题。

2. 夹具或装配压力过大

PBN坩埚虽然具有良好的高温稳定性，但不适合承受过大的点载荷、侧向挤压或刚性夹紧。若夹具尺寸不匹配、固定过紧，或者金属夹具在升温后发生热膨胀，都可能持续挤压坩埚。

这种机械应力会集中在接触点、夹持边缘和底部支撑位置。经过多次热循环后，局部微裂纹可能逐步扩展，最终形成分层或表面起皮。

3. 壁厚突变或结构过薄

PBN坩埚的壁厚、底厚和过渡圆角会直接影响热应力分布。如果壁厚突然变化、底部转角过尖，或者某一局部区域明显偏薄，高温时就更容易出现应力集中。

对于非标PBN坩埚，应综合考虑尺寸、装料、热场、夹具和使用方式。不建议在没有工况评估的情况下，单纯为了减轻重量而过度降低壁厚。

4. 运输、安装或使用中的碰撞和刮擦

PBN表面比较光滑，但局部受到金属工具撞击、硬物刮擦或尖锐边缘挤压时，仍可能形成微裂纹。部分微裂纹在常温下并不明显，进入高温循环后才逐渐扩展为起皮或分层。

安装和取出坩埚时，应避免使用金属工具直接撬动，也不建议在坩埚表面留下明显划痕。对于高纯工艺，划伤还可能带来颗粒污染和金属污染风险。

5. 沉积缺陷或局部层间结合异常

如果PBN在生产沉积过程中出现局部颗粒、沉积不均匀、孔隙或层间结合不足，也可能降低局部抗热冲击能力。

但判断是否属于生产缺陷，不能只看一张使用后的照片。通常还需要结合异常位置、使用次数、温度曲线、装夹方式、炉内气氛、装料种类以及同批产品表现综合判断。

四、PBN坩埚内壁发黑的常见原因

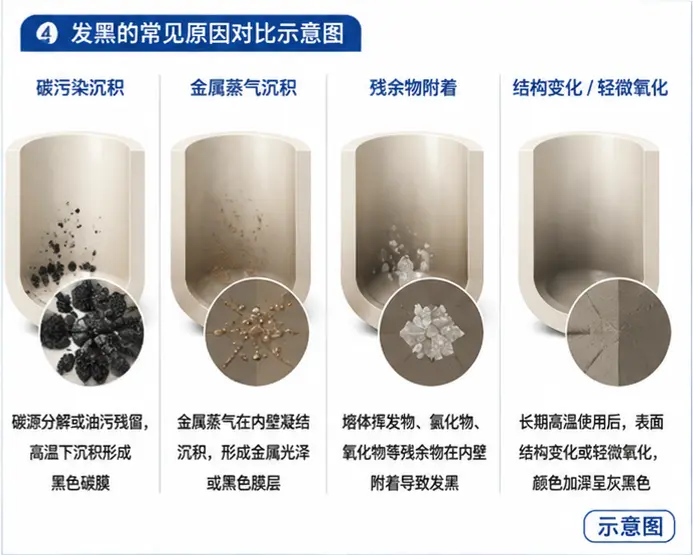

图4：碳污染、金属蒸气、残余物附着和长期高温表面变化的对比

1. 碳污染或含碳残留物沉积

PBN坩埚发黑最常见的原因之一是碳污染。真空炉中的石墨加热件、碳毡、石墨夹具、真空油返流以及有机物残留，都可能成为碳污染来源。

在高温和真空条件下，含碳物质可能挥发、裂解，并在温度较低的坩埚区域重新沉积。如果发黑区域呈黑色粉末、烟灰状薄膜或不规则黑斑，应优先排查炉内石墨件、油污染、清洗剂残留和装料中的有机物。

2. 金属蒸气沉积

在蒸发金属、合金或半导体材料时，部分蒸气可能沉积在PBN坩埚内壁。不同材料形成的沉积层颜色不同，可能呈灰色、黑色、褐色，也可能具有金属光泽。

此类发黑通常与蒸发材料种类、蒸气方向、温度分布和使用时间有关。若沉积层表面有金属光泽，或者发黑区域集中在蒸发源附近，应优先考虑金属蒸气沉积。

3. 熔体挥发物、氧化物或其他残余物附着

部分熔体在高温下会产生挥发物，或者装料表面原本带有氧化物、助剂、粘结剂、油污和清洗残留。这些物质在升温后可能附着在坩埚内壁，使表面出现灰黑色、褐色或斑驳状污染。

因此，在判断PBN坩埚是否存在材料异常前，应先确认装料纯度、装料预处理状态以及炉膛清洁情况。

4. 长期高温使用造成表面颜色变化

PBN坩埚经过多次高温循环后，局部表面可能出现轻微粗糙化、颜色加深或污染累积。实际变化程度与温度、时间、真空度、气氛、装料成分和污染水平密切相关。

不能仅根据“使用温度达到某一个数值”就判断是否一定会发黑。相同温度下，不同炉体、气氛、装料和清洁状态可能产生完全不同的表面结果。

5. 氧化和漏气问题

如果炉体密封不良、真空度下降，或者高温时存在空气和水汽进入，PBN表面可能发生氧化或其他化学变化。

不过，明显发黑并不一定首先指向氧化。实际排查时，应同时检查碳污染、金属蒸气沉积、装料残留和炉膛污染。

五、如何根据外观初步判断异常来源？

六、出现分层、起皮或发黑后还能继续使用吗？

是否可以继续使用，不能只根据颜色或单个局部缺陷判断。对PBN坩埚来说，更重要的是结构是否完整、是否存在松动剥落物，以及使用工艺对污染的容忍度。

1. 观察裂纹是否贯穿：如果只是表面轻微划痕或浅层起皮，风险相对较低；如果裂纹已经贯穿壁厚，则不建议继续使用。
2. 检查是否存在松动剥落物：对于高纯蒸发和半导体工艺，只要存在可能掉落的颗粒或薄片，就应慎重使用。
3. 确认坩埚是否变形：如果坩埚已出现明显椭圆、开口变形、底部翘曲或装夹不稳，应停止使用。
4. 判断发黑层是否可清理：若黑色沉积只是松散附着物，可在不损伤PBN表面的前提下清理后评估；不要使用金属刀具强行刮除。
5. 结合工艺洁净度要求：普通高温承载工况与MBE、OLED、VTE、高纯晶体生长对污染的容忍度不同。工艺越高纯，判断标准越应严格。

七、如何减少PBN坩埚分层、起皮和发黑？

1. 控制升温和降温速度

应根据坩埚尺寸、壁厚、装料量和炉体温差制定升温程序。坩埚尺寸越大、装料越多、内外温差越明显，越需要避免快速升温和快速降温。

停炉后建议让坩埚随炉自然冷却到较低温度，再开炉取出。具体允许开炉温度应结合设备结构、工艺要求和厂家建议确定。

2. 避免刚性过度夹紧

夹具应给PBN坩埚预留合理热膨胀空间，避免采用尖锐接触、单点受力和过盈装配。支撑面应平整，不应让底部悬空或局部受压。

3. 优化壁厚和圆角设计

非标PBN坩埚设计时，应综合考虑尺寸、装料、热场、夹具和使用方式。底部与侧壁连接区域应采用合理圆角过渡，尽量减少壁厚突变。

4. 改善装料和炉膛洁净度

装料前应尽量去除油污、水分、有机粘结剂和表面残留。真空系统应定期检查返油、密封、漏气和炉膛污染情况，尤其是石墨件、碳毡和真空泵系统。

5. 建立使用记录

建议记录每只PBN坩埚的使用次数、最高温度、保温时间、真空度、装料种类和异常位置。通过长期记录，可以更准确地区分材料问题、设备问题和工艺问题。

八、PBN坩埚异常问题常见问答

九、总结

PBN坩埚的分层、起皮和发黑属于三类不同的异常现象。分层和起皮通常与PBN的层状沉积结构、热冲击、装夹压力、壁厚设计和机械损伤有关；发黑则更多与碳污染、金属蒸气、装料挥发物、炉膛污染和长期高温使用相关。

遇到异常时，不应只凭颜色或单张照片判断责任和失效原因。更可靠的方法是结合坩埚结构、异常位置、升降温曲线、真空度、炉内材料、装夹方式和累计使用次数进行排查。

对于MBE、OLED、VTE、LEC和VGF晶体生长等高纯工艺，除了关注坩埚是否开裂，还要重点评估剥落颗粒、表面沉积物和残余污染是否会影响材料纯度及设备稳定性。

说明：本文图片均为结构和异常现象示意图，用于帮助理解PBN坩埚的典型问题，不代表所有产品在相同条件下都会出现相同现象。具体使用结果取决于产品结构、温度、气氛、真空度、装料、设备和操作条件。
