PBN喷嘴（法兰锥形/绝缘喷嘴）

PBN喷嘴 / PBN陶瓷喷嘴（PBN Nozzle）：用于半导体气体导入与高真空工艺

PBN喷嘴、PBN陶瓷喷嘴（PBN Nozzle）及热解氮化硼喷嘴，主要用于MBE、MOCVD及真空镀膜设备中的气体导入、喷淋分布及绝缘隔离位置。该类PBN Gas Nozzle适用于高温、高真空及高洁净工况，对材料纯度、放气性能及结构稳定性要求较高。

特立特（Telite Ceramics）提供≥99.99%高纯CVD制备的PBN喷嘴及PBN陶瓷喷嘴定制加工，适用于科研装置及半导体设备气体分配系统配套。

一、PBN喷嘴在高真空环境中的放气控制

在UHV（超高真空）环境下，气体导入组件的材料纯度会直接影响腔体稳定性。传统氧化铝或烧结BN喷嘴在高温下可能释放微量气体，影响工艺一致性。

相比之下，采用CVD工艺制备的PBN喷嘴不含烧结粘结剂，放气率较低，更适用于高洁净气体导入系统。

二、PBN陶瓷喷嘴的绝缘与结构适配

在等离子体及射频环境中，PBN陶瓷喷嘴不仅承担气体导入功能，同时也用于电极周边的绝缘隔离。

常见结构包括：

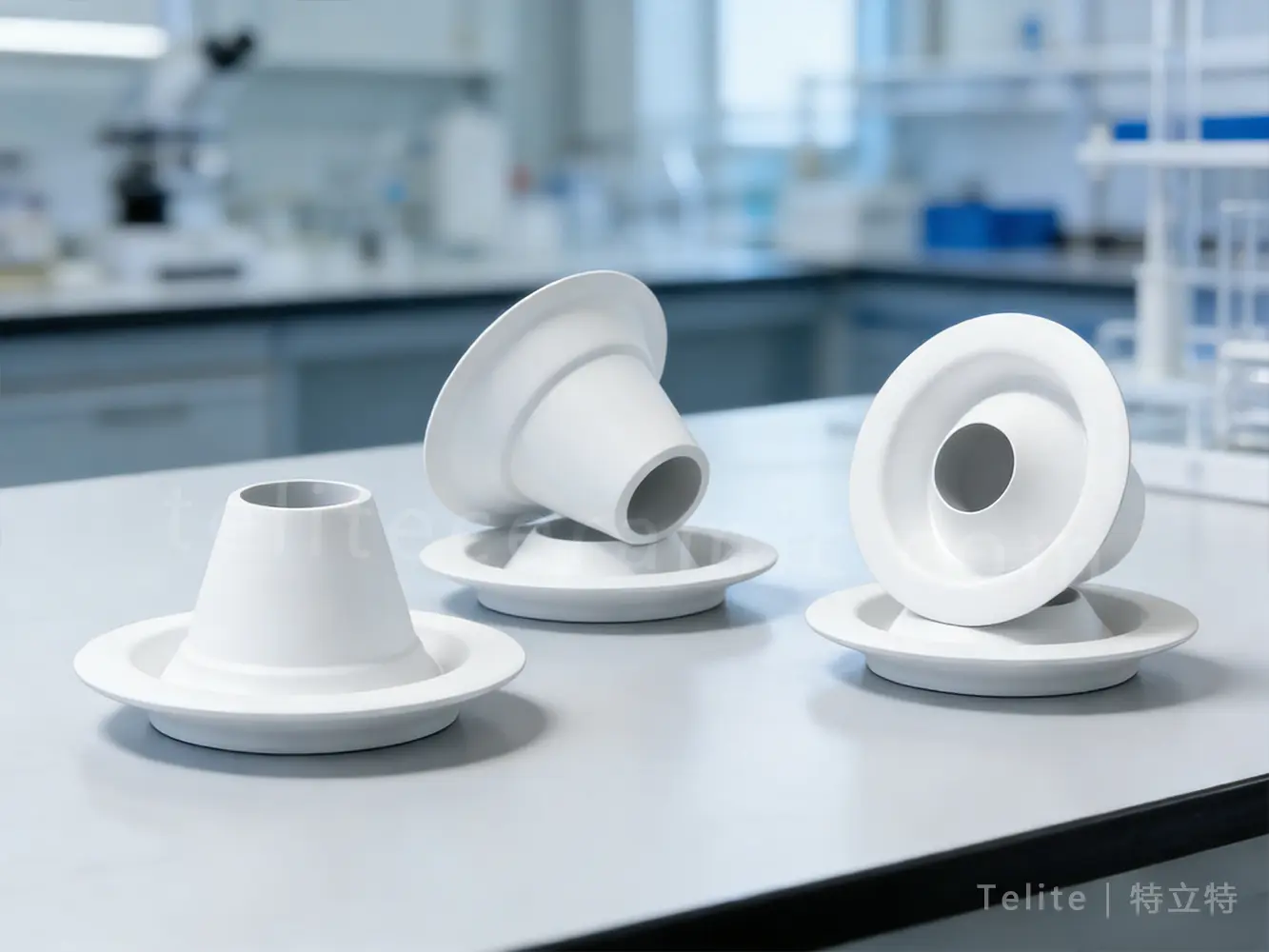

• 法兰型PBN喷嘴：用于腔体安装及密封配合
• 带微孔导气结构的PBN喷嘴
• 带台阶、沉孔或定位结构的异形喷嘴

根据设备结构不同，PBN Nozzle通常需要结合安装方式与气体路径进行定制设计。

三、喷嘴冷凝与热分布问题

在部分气体导入过程中，喷嘴端部可能因温度梯度产生冷凝或结晶现象。PBN喷嘴具有一定的各向异性导热特性，在部分工况下有助于优化热分布。

但实际效果仍需结合喷嘴结构、壁厚、加热方式及工艺气体类型综合评估。

四、PBN喷嘴加工与图纸确认要点

PBN喷嘴多为非标件，加工前建议确认：

• 外径、长度及安装方式
• 孔径、孔数及导气路径
• 法兰尺寸及密封结构
• 使用温度及真空等级
• 气体类型及流量要求

对于替换件或维修件，提供原件尺寸或照片有助于提高匹配精度。

总结一下

对于PBN喷嘴、PBN陶瓷喷嘴、热解氮化硼喷嘴及法兰型PBN喷嘴，实际选型重点在于材料纯度、放气特性及结构匹配，而不仅仅是外形尺寸。
