10+ 年工业陶瓷应用经验 · 2000 °C 高温工况项目经验 · 服务 100+ 所高校 / 研究机构/中试线
从实验边界条件反推材料与结构设计
高洁净方案与工程陶瓷定制｜面向各种复杂环境要求研发
先量化工况边界(温区/真空/电压/载荷/公差/洁净/寿命)，再反推材料与结构;通过电-热-应力-洁净验证矩阵定义通过/失败阈值，把“强绝缘+高硬度、可控导电/放电、低析气+高温稳定、热冲击与尺寸精度、耐腐蚀与寿命”等目标落到可测试、可交付、可量产
强绝缘|可控导电/放电|高洁净|超低析气|耐热冲击|尺寸稳定|耐腐蚀|高精度
支持开票｜支持对公｜支持打样｜支持合同
应用场景
服务真空镀膜、E-Beam蒸发、单晶生长、高温真空炉与粉未冶金等真空/高温工况，以及沿面放电和高压绝缘试验;为高校/研究所实验室及中试线提供高洁净、低析气、电子发射、强绝缘/可控导电的工程陶瓷部件与组合。
材料体系
服务真空镀膜、E-Beam蒸发、单晶生长、高温真空炉与粉未冶金等真空/高温工况，以及沿面放电和高压绝缘试验;为高校/研究所实验室及中试线提供高洁净、低析气、电子发射、强绝缘/可控导电的工程陶瓷部件与组合。
工程支持
服务真空镀膜、E-Beam蒸发、单晶生长、高温真空炉与粉未冶金等真空/高温工况，以及沿面放电和高压绝缘试验;为高校/研究所实验室及中试线提供高洁净、低析气、电子发射、强绝缘/可控导电的工程陶瓷部件与组合。

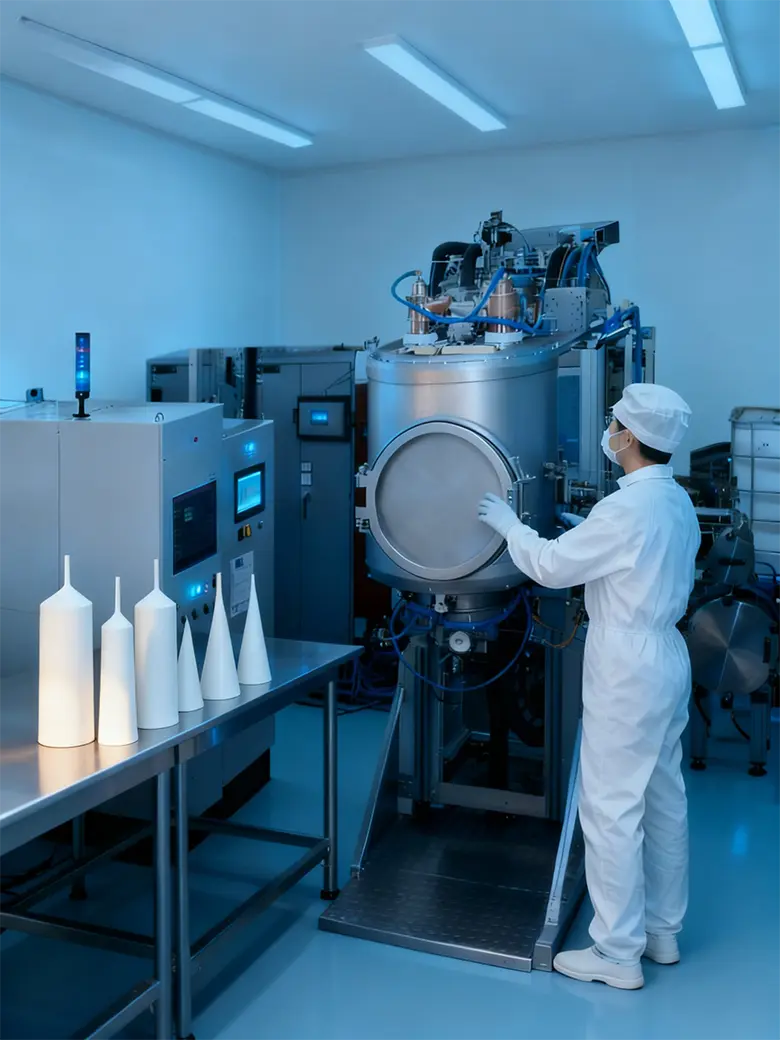

PBN 坩埚与部件·真空蒸镀与单晶生长应用
用于 OLED蒸发源、MBE/PVD 外延、VGF/LEC 单晶及各类真空高温炉，提供PBN坩埚、蒸发舟、环与支撑件等关键场部件，在高真空下兼顾高温强度、尺寸稳定和工艺洁净度。

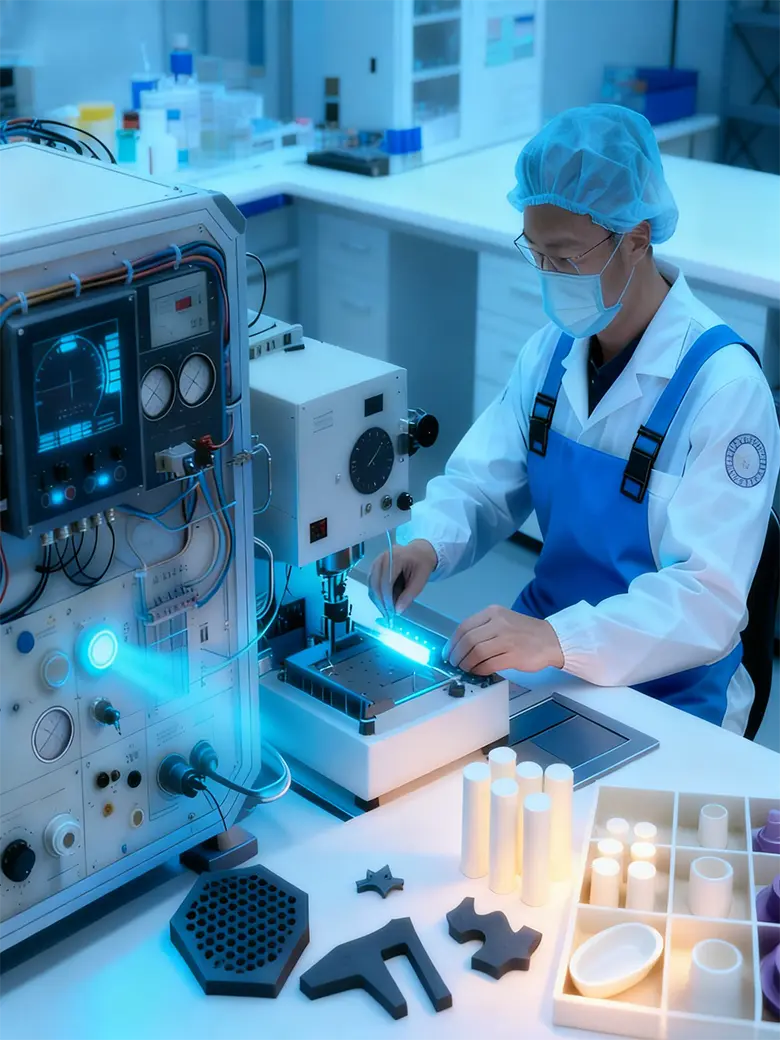

高校与研发实验室·标准样件与工装治具
面向高校、研究所与企业研发中心，提供BN、PBN、AIzO:、Si;N4、B+C、ZrOz等多体系的标准样件和异形工装，用于真空镀膜、高温热处理、电绝缘、磨损与腐蚀等工况前期验证。

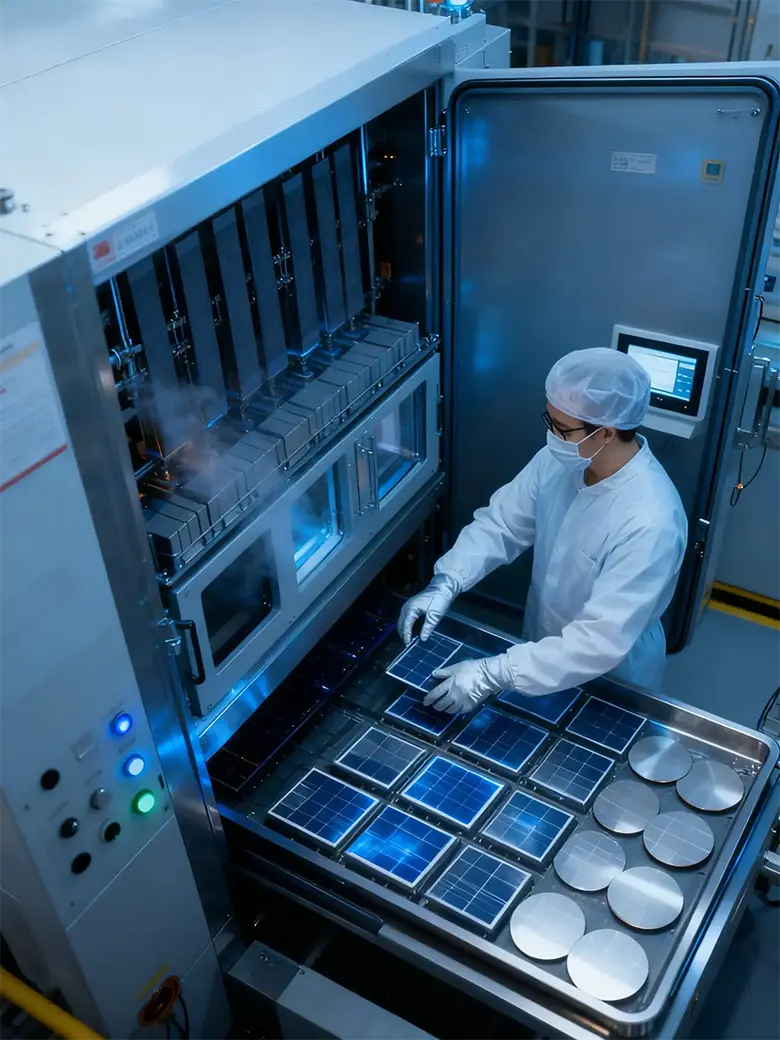

半导体与太阳能·器件电极与功能薄膜工艺
以导电氮化硼复相陶瓷为基体，定制蒸发舟、喷嘴与挡板等蒸发源部件，应用于半导体芯片、封装载板和太阳能电池片的电极、反射层阻挡层真空镀膜，兼顾预热快、飞溅少和寿命长。
