PBN坩埚完成真空退火后，通常不建议在高温状态下立即打开炉门并取出。
较为稳妥的方式是：保温结束后继续保持真空或受控惰性气氛，使坩埚在炉内按照设定程序逐步降温，待温度降至设备规定的安全范围后，再进行回填、开炉和取出。
PBN坩埚
具有高纯度、低放气、耐高温、电绝缘和较好的化学稳定性，常用于OLED有机蒸发、VTE真空蒸发、MBE外延、化合物半导体晶体生长及其他高纯真空工艺。
需要说明的是，PBN坩埚的退火温度、保温时间、升温速度和冷却速度，并不存在适用于所有产品和设备的统一参数。实际工艺应结合坩埚尺寸、壁厚、装料类型、炉体结构、真空水平及后续使用要求综合确定。
一、PBN坩埚为什么需要真空退火或预烘？
PBN是Pyrolytic Boron Nitride的缩写，中文名称为热解氮化硼。PBN通常采用化学气相沉积工艺制备，与普通烧结陶瓷不同，其制备过程中通常不需要加入常规烧结助剂或粘结剂。
PBN坩埚在正式进入高真空或高温工艺前进行真空预烘、除气或退火，主要可能出于以下目的：
- 去除坩埚表面吸附的水分和挥发性物质；
- 降低装炉后初始放气对真空系统的影响；
- 排查清洗、运输、包装和装夹过程中带入的污染；
- 使坩埚逐步适应后续高温和真空工况；
- 检查坩埚在升温、保温和冷却过程中的结构稳定性。
真空退火并不能修复已经存在的明显裂纹、严重分层或机械损伤。如果坩埚在装炉前已经出现口沿缺口、局部剥离、底部变形或贯穿性裂纹，不建议仅依靠再次退火继续使用。
对于OLED、VTE和部分MBE蒸发应用，可查看
PBN OLED、VTE及MBE蒸发坩埚。
二、PBN坩埚退火结束后能不能立即出炉？
一般不建议立即出炉。

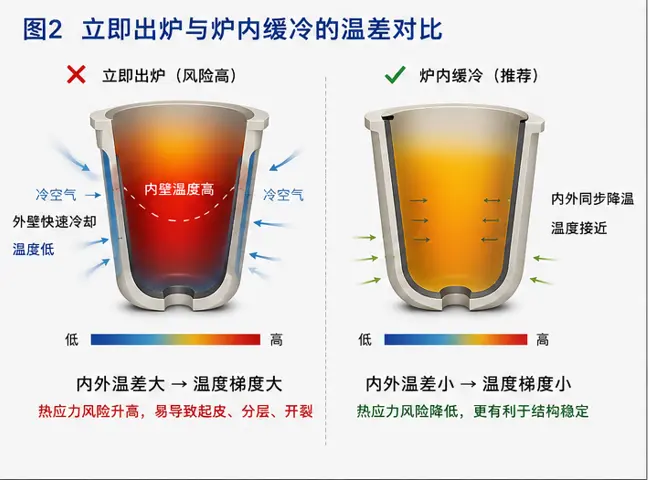

高温保温结束时，坩埚的内壁、外壁、底部、口沿、装料区域和治具接触位置，并不一定处于完全相同的温度。
如果此时立即打开炉门，坩埚外表面会首先接触室温空气并快速冷却，而坩埚内壁、底部或装料附近仍可能保持较高温度，进而形成明显的温度梯度。
对于薄壁、异形、带台阶、局部厚度变化明显或内部装有物料的PBN坩埚，这种内外温差带来的热应力风险更加值得注意。
立即出炉并不代表坩埚一定会开裂或分层，但会增加局部热应力、起皮、层间剥离和机械损伤的可能性。因此，从工艺稳定性和产品安全性考虑，应优先采用炉内受控冷却。
三、PBN坩埚真空退火参考流程
PBN坩埚的真空退火通常包括外观检查、清洁装炉、抽真空、低温除气、分阶段升温、高温保温、炉内缓冷、低温回填和安全取出等环节。

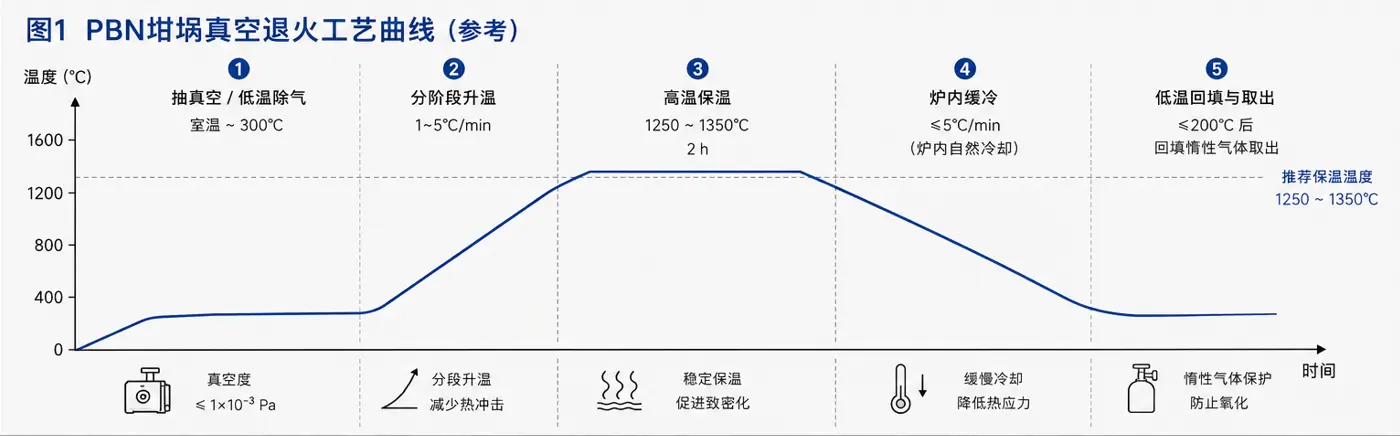

下图用于说明一般工艺逻辑。图中温度和时间属于参考范围，并不是所有PBN坩埚必须执行的统一标准。
1. 退火前外观检查
装炉前应检查PBN坩埚是否存在明显裂纹、口沿缺口、局部起皮、层间剥离、底部变形和异常划伤。
同时还要确认坩埚是否已经装料、装料在目标温度下是否会挥发或反应，以及支撑治具是否会对坩埚形成局部挤压。
2. 清洁和装炉
对于高真空或高纯工艺，不建议直接用裸手触摸坩埚内壁。清洁过程中应避免残留清洗剂、擦拭纤维、油脂和颗粒污染。
PBN坩埚通常为薄壁制品，装夹时不宜刚性锁死。支撑结构应尽量保证受力均匀，并为升温和冷却过程中的热变形留出必要空间。
3. 抽真空与低温除气
装炉后应先抽真空，并观察真空系统的放气变化。如果炉内或坩埚表面存在较多吸附水分，可在较低温度区间设置适当的停留时间，使水分和挥发性物质逐步排出。
不建议在真空状态尚未稳定时直接快速升至高温。短时间内集中释放的挥发物可能影响系统真空度，也可能沉积在坩埚、加热元件和炉体内壁上。
4. 分阶段升温
PBN坩埚的升温速度应结合产品尺寸、壁厚、底厚、结构、装料情况和炉内温度均匀性确定。
尺寸较大、底部较厚、装有物料或结构复杂的坩埚，通常更需要控制升温速度。对于容易集中放气的温区，也可以设置中间保温平台。
5. 高温保温
部分真空预烘和高温除气工况，可参考以下条件进行工艺讨论：
- 参考保温温度：1250～1350℃；
- 参考保温时间：约2小时；
- 气氛条件：持续真空或经过确认的高纯惰性气氛；
- 真空水平：根据设备能力和最终使用要求确定。
上述参数不能直接理解为所有PBN坩埚的强制退火标准。实际工艺可能高于或低于该范围，主要取决于坩埚结构、设备类型、工作温度、装料性质，以及客户对放气率和洁净度的具体要求。
四、保温结束后应该怎样冷却？
保温结束后，应优先进入受控降温阶段，而不是立即打开炉门或突然向炉内大量充入常温空气。
在坩埚仍处于较高温度时，可以继续保持真空状态进行降温；也可以根据设备工艺，在确认坩埚和装料安全后，缓慢回填经过净化的高纯惰性气体。
如果采用氩气或氮气回填，应确认气体纯度、露点，以及气体与装料之间是否存在反应风险。
为什么不建议突然大量充气？
真空炉在高温状态下突然大量充入冷气体，会使坩埚外表面快速冷却，而内壁、底部和装料区域的温度下降相对较慢，可能形成新的温度梯度。
因此，回填过程应受控进行，不宜为了快速恢复常压而忽略坩埚和装料的实际热状态。
冷却速度是不是统一规定为5～10℃/min？
5～10℃/min可以作为部分常规尺寸PBN坩埚讨论冷却工艺时的参考范围，但不能直接套用到所有产品。
对于尺寸较大、底部较厚、带复杂结构、装有物料或炉内温度均匀性较差的工况，可能需要采用更慢的降温速度。
具体冷却程序不仅要考虑PBN材料本身，还要同时考虑装料的熔化、凝固、收缩、挥发和热膨胀特性。
五、冷却到多少温度可以开炉取出？
PBN坩埚没有一个适用于所有设备和工况的统一开炉温度。
如果条件允许，建议让坩埚在炉内冷却至接近室温后再取出。至少应降至设备操作规程规定的安全开炉温度以下，并确认炉内气氛、装料状态和治具温度均满足开炉条件。
在部分工艺中，可以将低于200℃作为讨论回填和取出条件时的参考节点，但是否能够在该温度下开炉，仍应服从设备制造商、客户工艺文件和装料安全要求。
对于MBE、OLED蒸发和其他高纯真空工艺，还应考虑坩執取出后的吸湿、颗粒污染和二次放气问题。因此，冷却、回填、取出和包装过程均应尽量在受控条件下完成。
六、PBN坩執取出时有哪些注意事项？
1. 不要直接放在低温金属台面上
金属台面导热速度较快，可能使仍有余温的坩埚底部局部快速降温。建议使用洁净、平整、低导热且不会污染PBN坩埚的支撑材料。
2. 避免夹持薄壁和口沿区域
PBN坩埚通常属于薄壁气相沉积制品。夹取时应避免对口沿和薄壁区域施加较大的集中压力，以免形成缺口、裂纹或层间损伤。
3. 避免裸手接触内壁
对于高纯和高真空用途，建议使用洁净手套和专用工具，防止汗液、油脂和颗粒附着在坩埚内表面。
4. 取出后进行外观复检
建议检查口沿、内壁、外壁、底部以及支撑接触位置，确认是否出现新的缺口、裂纹、起皮、分层、变形或异常沉积。
如条件允许，可保留退火前后的照片和工艺记录，以便后续判断异常发生在运输、装夹、升温、保温还是冷却阶段。
七、为什么口沿、底部转角和支撑点更容易出现问题？
PBN材料由气相沉积形成，具有明显的层状结构和各向异性。其沿沉积层方向和垂直于沉积层方向的性能并不完全相同。
当坩埚受到局部机械挤压、温度梯度、装料收缩或支撑点集中受力时，部分位置更容易形成应力集中。
常见需要重点检查的位置包括：
- 口沿区域：壁厚较薄，容易受到夹持、碰撞和局部热冲击影响；
- 厚度变化区：截面发生变化，可能导致局部热应力集中；
- 底部转角：几何形状发生变化，容易形成应力集中；
- 机械支撑点：支撑面积过小或受力不均时，可能形成局部微裂纹。

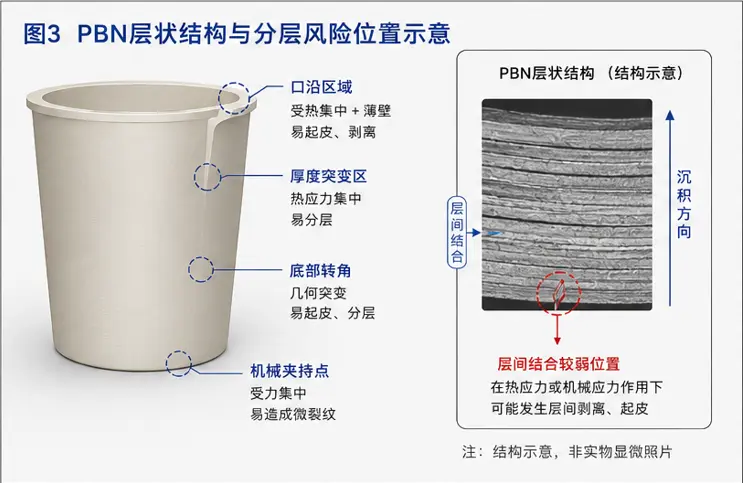

图片中的层状截面属于结构示意，并非产品实物显微检测照片，主要用于说明PBN材料的层状沉积特征及可能的层间剥离方向。
八、退火后出现发黑、起皮或分层，是否都是质量问题？
不一定。PBN坩埚退火后出现异常，需要结合异常位置、表面形态、炉内环境、装料类型和工艺记录综合分析。
1. 表面发黑
PBN坩埚表面发黑，可能与炉内石墨件沉积、加热元件挥发、历史炉次污染、装料挥发、清洁剂残留或真空度不足有关。
因此，发黑并不一定代表PBN材料本体已经分解，也可能是外来物质在坩埚表面的沉积。
2. 局部起皮
局部起皮应重点排查口沿碰伤、装夹挤压、局部过热、升降温过快，以及坩埚原有边缘损伤。
3. 层间分离
PBN层间方向相对容易受到机械冲击和剥离应力影响。如果坩埚受到局部弯曲、夹持压力、装料凝固收缩或较大的热应力，可能沿层间方向发生剥离。
如果分层范围持续扩大、已经贯穿壁厚，或位于承载和密封关键位置，不建议继续用于高价值、高真空或高纯材料工艺。
九、PBN坩埚是否每次使用前都需要重新退火？
不一定。是否需要重新退火或预烘，应根据坩埚使用历史、保存环境和真空系统要求判断。
以下情况通常需要重新评估：
- 坩埚为首次使用；
- 存放时间较长或曾暴露在高湿环境中；
- 坩埚经过清洗或重新包装；
- 更换了蒸发材料或装料体系；
- 上一次使用后出现污染或异常沉积；
- 设备对极限真空、抽气时间和放气率非常敏感。
对于高真空和超高真空设备，即使PBN材料本身放气较低，表面吸附水分、包装残留和操作污染仍可能影响系统抽真空时间。
十、不同PBN坩埚能否采用相同的退火工艺？
不建议仅凭材料名称相同，就直接采用完全一致的退火程序。
实际工艺至少应考虑以下因素：
- 坩埚外径、内径和高度；
- 侧壁厚度和底部厚度；
- 口沿、台阶和底部结构；
- 是否装有蒸发料、金属或半导体材料；
- 装料熔化和凝固时的体积变化；
- 最高使用温度和目标真空度；
- 加热方式和炉内温度均匀性；
- 坩埚的支撑、夹持和装配方式。
用于GaAs、InP等化合物半导体晶体生长时，其装料、温场、尺寸和受力条件与普通蒸发坩埚存在差异。相关产品可查看
PBN LEC晶体生长坩埚。
十一、PBN坩埚真空退火操作要点总结
PBN坩埚真空退火可概括为：
外观检查 → 清洁装炉 → 抽真空 → 低温除气 → 分阶段升温 → 高温保温 → 炉内受控缓冷 → 低温回填 → 安全取出 → 外观复检。
实际操作中，重点应避免以下情况：
- 保温结束后在高温状态下立即开炉；
- 突然向高温真空炉内大量充入冷空气；
- 将仍有余温的坩埚直接放在低温金属台面；
- 刚性夹紧薄壁坩埚或集中夹持口沿；
- 忽略装料凝固收缩和热膨胀差异；
- 将一种规格的工艺参数直接套用到所有坩埚；
- 发现明显裂纹或持续分层后仍继续高温使用。
结论
PBN坩埚完成真空退火后，通常不建议立即出炉。较为稳妥的方法是在保温结束后继续保持真空或受控惰性气氛，让坩埚在炉内逐步降温，待温度降至设备规定的安全范围，最好接近室温后，再进行回填、开炉和取出。
1250～1350℃、保温约2小时以及5～10℃/min等参数，只能作为部分工况下的参考起点，不能视为所有PBN坩埚的统一标准。
如果需要确认具体退火和冷却方案，建议提供坩埚外径、内径、高度、壁厚、底部结构、使用温度、真空度、装料类型以及炉内支撑方式，以便结合实际工况进行评估。
