MBE用PBN坩埚怎么选？Knudsen Cell尺寸、口沿、装料与低放气要求

MBE是分子束外延的英文缩写，Knudsen Cell通常也叫K-cell或effusion cell，是MBE设备中常见的热蒸发源结构。PBN坩埚由于纯度高、放气低、耐高温、绝缘性好，常用于Ga、In、Al、Sb、As、Se、Te等材料体系的蒸发源容器。

但在实际选型中，很多客户容易只关注坩埚尺寸，例如外径多少、长度多少、容量多少，而忽略了口沿、底部、锥度、壁厚、热区位置和装料方式。对于MBE工艺来说，这些结构细节会直接影响装配、受热、蒸发稳定性和污染风险。

因此，MBE用PBN坩埚选型，应从设备结构和材料工艺两条线同时确认，而不是简单把普通PBN坩埚放进K-cell里使用。

一、MBE用PBN坩埚和普通高温坩埚有什么不同？

普通高温坩埚更多关注耐温、抗热震、耐腐蚀和装料容量，而MBE用PBN坩埚更强调高纯、低放气、热场匹配和蒸发稳定性。

在MBE设备中，蒸发源通常处于高真空或超高真空环境。坩埚表面吸附的水分、油污、清洗剂残留、包装污染或颗粒，都会影响抽真空时间、背景压力和生长界面洁净度。

同时，PBN坩埚还需要和K-cell加热结构匹配。如果坩埚外径过大，可能装不进去或受热不均；如果外径过小，坩埚与加热区间隙过大，可能影响热传递和温度控制。长度、口沿和底部结构不合适，也会影响安装位置和蒸发束流。

二、Knudsen Cell尺寸应该怎么确认？

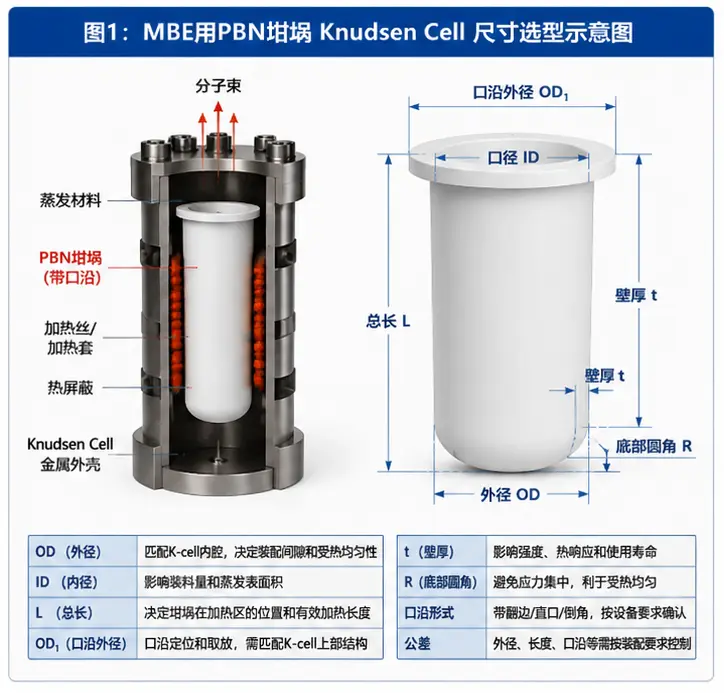

图1：MBE用PBN坩埚选型时，应重点确认外径、内径、总长、口沿、底部圆角、壁厚和加热区位置

Knudsen Cell尺寸确认时，不能只看坩埚外径和总长度。对于PBN坩埚加工来说，以下尺寸都需要尽量明确。

如果客户只有旧坩埚样品，没有完整图纸，建议至少提供外径、内径、总长、口沿照片、底部照片和与K-cell装配位置的照片。对于高价值MBE设备，不建议仅凭口头尺寸直接加工。

三、PBN坩埚口沿怎么选？

PBN坩埚口沿是MBE选型中很容易被忽略的部位。口沿不仅影响拿取和定位，也可能影响蒸发口附近的热场和材料冷凝。

常见口沿形式包括直口、倒角口、翻边口、加厚口沿和带台阶口沿。不同K-cell对口沿的要求不同，有些需要口沿定位，有些需要坩埚完全沉入加热结构，有些则对上口位置和遮挡关系较敏感。

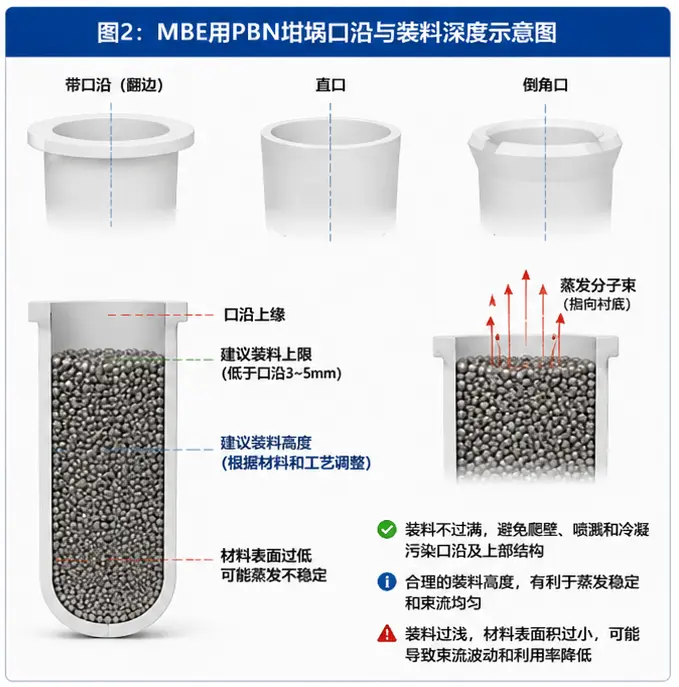

图2：PBN坩埚口沿、装料高度和蒸发口位置会影响K-cell装配和蒸发稳定性

1. 直口PBN坩埚

直口结构简单，适合部分标准K-cell或空间受限的蒸发源。优点是加工相对直接，缺点是定位功能较弱，需要依靠设备内部结构保证坩埚位置。

2. 翻边或带台阶PBN坩埚

翻边或台阶结构有利于定位和取放，但必须确认外部空间是否允许。如果翻边过大，可能干涉加热器、屏蔽罩或上部压盖。

3. 倒角和圆角处理

PBN属于气相沉积陶瓷，薄壁口沿处不宜做成过尖锐的边。适当倒角或圆角有利于降低缺口和崩边风险，也方便清洁和装料。

四、装料量和装料深度怎么判断？

MBE用PBN坩埚装料时，不建议只追求“装得越多越好”。装料量、材料表面高度、蒸发角度和加热区位置之间需要平衡。

如果装料过浅，材料表面可能偏离理想蒸发区，蒸发稳定性下降；如果装料过满，高温下材料熔化、挥发、爬壁或喷溅的风险会增加，也可能污染K-cell上部结构和挡板。

不同材料的熔点、蒸气压、润湿性和热膨胀行为不同。例如金属、半金属、化合物半导体材料和硫族元素材料，对装料高度和升温曲线的要求并不相同。

1. 不同材料装料方式不同

颗粒料、块料、片料和粉料在PBN坩埚中的堆积状态不同。粉料或小颗粒材料更容易带入颗粒污染，也更容易在抽真空和升温阶段出现飞溅或局部堆积。

2. 装料高度要避开口沿污染

如果材料表面过接近口沿，蒸发过程中可能在口沿附近形成冷凝层，后续剥落后会带来颗粒污染。对于容易爬壁或挥发较强的材料，应适当控制装料高度。

3. 首次使用建议保守装料

新坩埚首次使用时，不建议直接满装。可以先按工艺允许的较低装料量进行预烘、除气和稳定性确认，再逐步调整装料量。

五、PBN坩埚为什么强调低放气？

MBE工艺对真空背景和界面洁净度要求高。PBN坩埚虽然本身属于低放气材料，但坩埚表面在生产、包装、运输和存放过程中仍可能吸附水分、空气、微量有机物和颗粒。

这些表面吸附物在升温过程中会释放出来，可能影响抽气时间、背景压力和蒸发材料纯度。对于高纯外延工艺来说，低放气不仅取决于PBN材料本身，也取决于清洁、包装、存放、装炉和预烘过程。

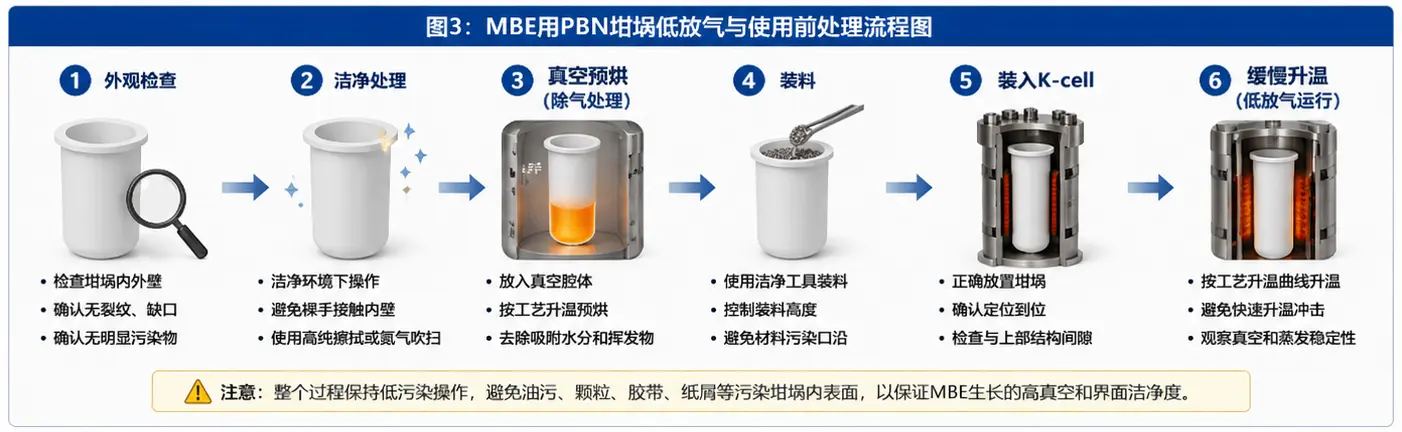

图3：MBE用PBN坩埚使用前建议经过外观检查、洁净处理、真空预烘和低污染装料流程

对于MBE用PBN坩埚，建议在使用前做好以下控制：

• 避免裸手接触坩埚内壁；
• 使用洁净包装和洁净工具转移；
• 避免油污、胶带、纸屑和擦拭纤维接触内表面；
• 必要时进行真空预烘或除气处理；
• 装料前确认材料表面无明显氧化物、油污和松散颗粒；
• 装入K-cell后按设备工艺逐步升温，不建议快速升至高温。

六、MBE PBN坩埚是否需要使用前退火或预烘？

对于MBE用PBN坩埚，首次使用前通常建议进行真空预烘或除气处理，尤其是高真空、超高真空、高纯蒸发和对背景污染敏感的工艺。

预烘的目的主要是去除坩埚表面吸附的水分和挥发性残留，降低首次升温时的放气风险，并确认坩埚在升温和冷却过程中的结构稳定性。

具体预烘温度、时间和升温速度，应结合设备限制、坩埚尺寸、材料体系和客户工艺确定。对于已经装料的PBN坩埚，还需要同时考虑装料材料的挥发、氧化、熔化和反应风险。

相关使用前处理可参考：

PBN坩埚使用前是否需要退火？真空预烘、除气与首次使用注意事项
。

七、不同蒸发材料对PBN坩埚选择有什么影响？

PBN坩埚不是对所有蒸发材料都采用完全相同的设计。不同材料的熔点、蒸气压、润湿性、挥发形态和杂质敏感性不同，都会影响坩埚结构和使用方式。

如果客户的材料体系比较特殊，建议提供材料名称、纯度、目标蒸发温度、使用气氛、是否有历史污染以及是否出现过爬壁、喷溅、沉积或放气异常。

八、PBN坩埚尺寸公差应该怎么考虑？

MBE用PBN坩埚的尺寸公差不能只按普通陶瓷件理解。外径过大可能导致装配卡滞，外径过小可能影响热接触和定位；长度偏差可能导致坩埚进入加热区的位置变化；口沿尺寸偏差则可能影响取放和上部结构配合。

对于薄壁PBN坩埚，还要考虑材料本身为气相沉积制品，尺寸、壁厚和形状通常需要结合成型工艺和后加工能力评估。某些极薄壁、深腔、小圆角或复杂翻边结构，可能需要适当放宽公差或调整结构。

建议确认的公差项目

• 外径公差和与K-cell内腔的装配间隙；
• 总长公差和有效加热区位置；
• 内径公差和装料容量；
• 口沿厚度、翻边宽度和倒角要求；
• 底部圆角、底厚和壁厚变化；
• 直线度、圆度和椭圆度要求。

九、MBE用PBN坩埚下单前需要提供哪些信息？

为了减少尺寸不匹配、装配干涉和使用异常，建议客户在询价或下单前提供以下信息。

1. 设备信息：MBE设备型号、K-cell型号、蒸发源品牌或原坩埚规格；
2. 坩埚尺寸：外径、内径、总长、口沿结构、底部形状、壁厚和底厚；
3. 装配要求：是否需要翻边定位，是否有上盖、屏蔽罩、压环或夹持结构；
4. 使用材料：蒸发材料名称、纯度、形态、装料量和目标蒸发温度；
5. 真空要求：设备真空水平、是否超高真空、是否对放气率特别敏感；
6. 使用历史：原坩埚是否出现开裂、变形、爬壁、污染、放气异常或束流不稳定；
7. 数量和检测要求：是否需要外观检查、尺寸报告、洁净包装或特殊标识。

十、PBN坩埚使用中常见问题和排查方向

十一、PBN坩埚相关产品选型

十二、MBE用PBN坩埚常见问答

十三、总结

MBE用PBN坩埚的选型重点，不只是材料本身是否耐高温，而是坩埚是否与Knudsen Cell尺寸、加热区、口沿定位、装料方式和低放气要求匹配。

选择PBN坩埚时，应重点确认外径、内径、总长、口沿结构、底部圆角、壁厚、公差、装料材料、使用温度和真空要求。对于高纯MBE工艺，还要重视清洁包装、避免裸手接触、使用前预烘和低污染装料流程。

如果客户需要替代原装PBN坩埚，建议尽量提供原坩埚实物、K-cell图纸、设备型号、蒸发材料和使用记录。只有这样，才能减少装配干涉、放气异常、蒸发不稳定和污染风险。

说明：本文所述MBE用PBN坩埚选型方法为工程应用说明，具体尺寸和工艺参数应结合Knudsen Cell结构、设备厂家要求、蒸发材料、真空水平和实际装配条件确认。本文图片为结构和流程示意图，用于帮助理解，不代表所有设备均采用相同规格。
