PBN坩埚用于单晶生长为什么会出现Si₃N₄杂质？气氛选择与污染来源分析

PBN是热解氮化硼的英文缩写，通常采用化学气相沉积工艺制备。PBN坩埚具有高纯度、低放气、耐高温和较好的化学稳定性，常用于LEC、VGF、MBE、OLED/VTE蒸发以及部分高纯材料处理工况。

但在涉及硅、含硅熔体或高温硅蒸气的工艺中，客户有时会遇到Si₃N₄杂质问题。Si₃N₄即氮化硅，其形成需要同时具备硅源、氮源和高温反应条件，并受到气氛、炉膛洁净度、接触时间和材料界面的影响。

因此，当PBN坩埚用于单晶生长后出现Si₃N₄杂质时，正确做法不是只看坩埚材料名称，而是把气氛、装料、炉体、历史炉次、坩埚表面状态和检测位置放在一起分析。

一、Si₃N₄杂质是怎么形成的？

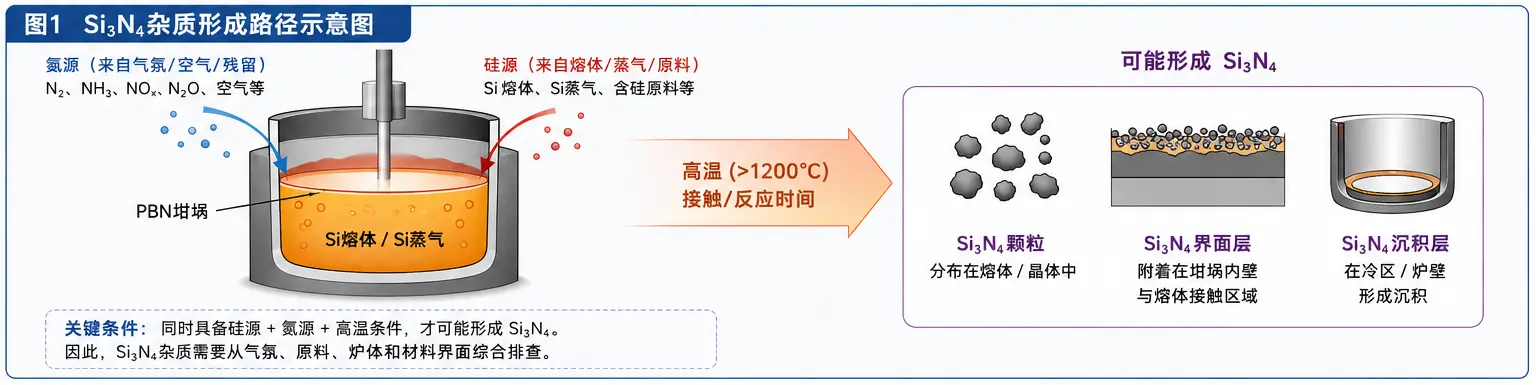

图1：硅源在高温下接触氮源后，可能形成Si₃N₄颗粒、界面层或沉积层

Si₃N₄的形成，本质上需要硅源和氮源在高温条件下发生反应。对于单晶生长或高温熔融工艺来说，硅源可能来自硅熔体、硅蒸气、含硅原料或含硅沉积物；氮源则可能来自氮气气氛、空气漏入、含氮残留气体、炉体历史污染或BN/PBN相关部件。

在一些常规热处理工艺中，氮气会被当作保护气体使用。但对高温硅体系来说，氮气并不一定完全惰性。尤其在温度较高、接触时间较长、硅表面活性较强或局部氧化膜被破坏的情况下，硅与氮源之间可能发生氮化反应，形成Si₃N₄。

如果检测到的杂质呈颗粒状、膜状或界面附着物，需要进一步确认其出现位置。杂质位于熔体内部、坩埚接触界面、炉膛冷区、装料表面或晶体局部区域，代表的污染来源可能并不相同。

二、PBN坩埚本身一定会产生Si₃N₄吗？

不一定。PBN坩埚含有硼和氮，但这并不意味着在所有单晶生长工况中都会直接生成Si₃N₄。PBN在许多高温真空和高纯工艺中被使用，主要原因正是其高纯度、低放气和相对稳定的化学性质。

但是，如果工艺对象是硅或含硅材料，并且温度较高、接触时间较长、气氛中存在氮源，或坩埚表面存在污染物，则需要评估PBN/BN部件与硅体系之间的界面反应风险。

在实际排查中，如果Si₃N₄主要出现在坩埚内壁接触区域，或者沿坩埚表面形成局部附着层，需要重点检查PBN表面状态、使用温度、熔体接触方式、是否存在氧化或侵蚀痕迹。

如果Si₃N₄分布在熔体内部、晶体局部或炉膛沉积物中，则不能简单归因于坩埚，还应排查气氛、炉体、原料和历史炉次污染。

三、气氛选择对Si₃N₄杂质有什么影响？

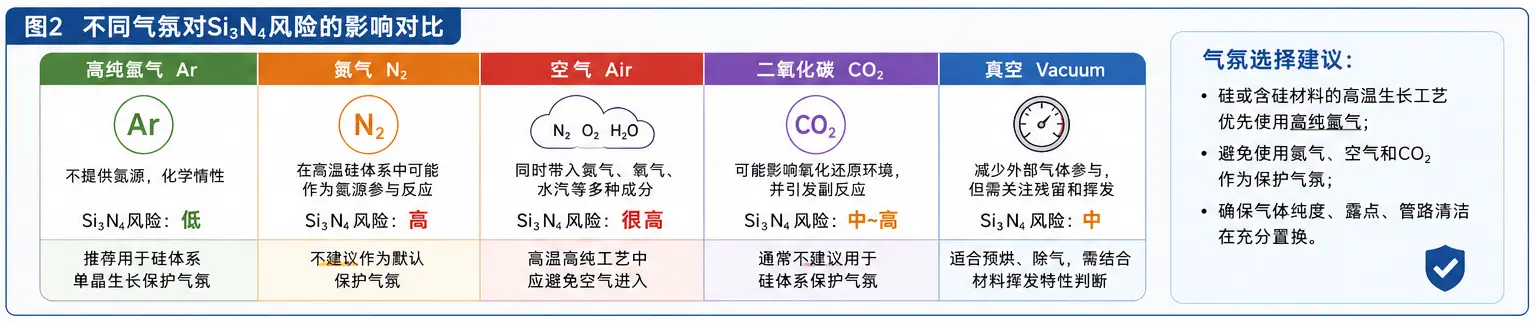

图2：高纯氩气、氮气、空气、CO₂和真空对Si₃N₄杂质风险的影响对比

气氛是排查Si₃N₄杂质时最重要的因素之一。不同气氛对硅体系和PBN坩埚的影响不同，不能只用“保护气氛”四个字概括。

1. 为什么氮气不一定适合硅体系？

氮气在许多金属或普通热处理工艺中可以作为保护气体，但在高温硅体系中，氮气可能成为Si₃N₄形成的氮源。特别是硅处于熔融、蒸发或高活性表面状态时，氮化风险需要重点考虑。

如果客户工艺曾使用氮气保护，并且最终检测到Si₃N₄，应优先把氮气气氛列为重点排查对象。

2. 为什么建议优先考虑高纯氩气？

氩气属于惰性气体，不提供氮源，也不会像空气一样带入氧气和水汽。对于需要减少Si₃N₄风险的硅或含硅材料高温工艺，高纯氩气通常比氮气、空气或CO₂更稳妥。

使用氩气时，还需要关注气体纯度、露点、管路清洁度和置换效果。如果氩气管路中残留空气或水汽，也可能影响实际工艺结果。

四、Si₃N₄杂质可能来自哪些污染源？

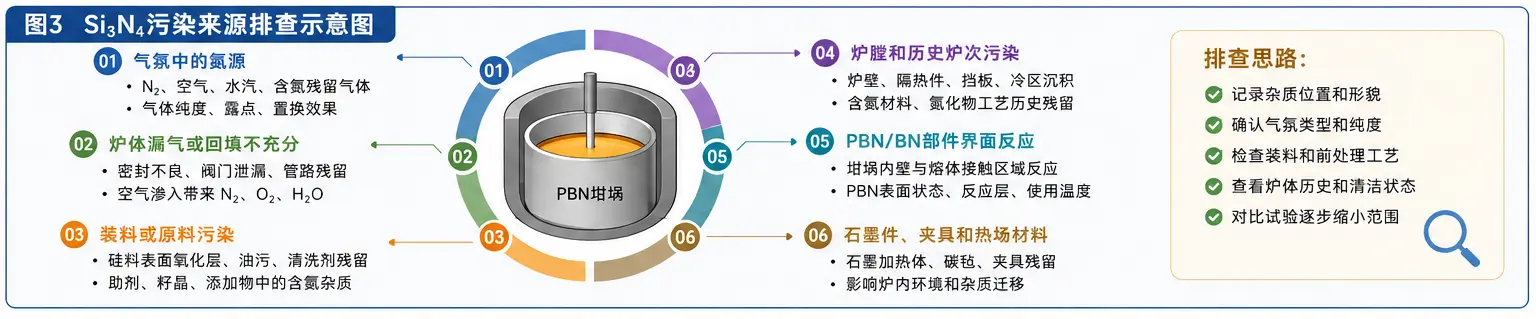

图3：Si₃N₄杂质来源应从气氛、炉体、装料、炉膛历史、PBN部件和热场材料综合排查

Si₃N₄杂质的来源通常不是单一因素。对于PBN坩埚用于单晶生长的工况，建议从气氛、炉体、装料、历史炉次、坩埚表面和热场材料几个方向排查。

1. 气氛中的氮源

如果工艺中使用过氮气，或存在空气漏入，氮源就可能直接进入高温反应环境。即使设备标称为惰性气氛，也要确认实际气体种类、纯度、露点和管路残留情况。

2. 炉体漏气或回填不充分

炉体密封不良、阀门泄漏、管路置换不足或回填气体不纯，都可能使空气中的氮气、氧气和水汽进入炉内。对于高温硅体系，这些气体都可能带来额外反应风险。

3. 装料或原料污染

硅料、助剂、籽晶、添加物或前处理过程中的残留物，可能带入氮、氧、碳或其他杂质。如果装料表面含有氧化层、氮化物残留、油污或清洗剂残留，高温后可能形成新的污染源。

4. 炉膛和历史炉次污染

如果同一炉体曾经处理过含氮材料、氮化物陶瓷、含硅蒸发物或碳基材料，炉壁、隔热件、挡板、夹具和冷区可能残留污染物。后续升温时，这些残留物可能重新挥发、脱落或参与反应。

5. PBN坩埚或BN部件界面反应

PBN或BN部件与硅体系直接接触时，在特定温度、时间和界面条件下，可能成为需要排查的氮源或界面反应参与者。特别是当杂质集中出现在坩埚内壁接触区时，应重点检查PBN表面状态、反应层和使用温度。

6. 石墨件、夹具和热场材料

石墨加热体、碳毡、夹具和隔热材料可能带来碳污染，也可能携带历史残留物。虽然碳本身不直接提供氮源，但它会影响炉内氧化还原环境和杂质迁移方式。

五、如何判断Si₃N₄更可能来自气氛还是坩埚？

判断Si₃N₄来源时，不能只看最终检测结果，还要看杂质分布位置、形貌、出现时间和对比工况。

如果杂质只集中在PBN坩埚与熔体接触界面，可以重点关注界面反应和坩埚表面状态；如果杂质在炉膛、冷区、晶体内部或多处同时出现，则更应优先检查气氛、炉体漏气和历史污染。

六、出现Si₃N₄后建议如何做对比验证？

出现Si₃N₄杂质后，建议通过对比试验逐步缩小范围，而不是一次性更换所有条件。以下流程可作为排查参考。

1. 确认检测结果：先确认Si₃N₄是通过XRD、EDS、SEM还是其他方法判断，避免把其他硅氧化物、氮氧化物或沉积物误判为Si₃N₄。
2. 记录杂质位置：区分杂质位于晶体内部、熔体表面、坩埚内壁、炉膛冷区还是装料表面。
3. 更换气氛对比：在工艺允许情况下，将氮气、空气或CO₂改为高纯氩气，并确认管路充分置换。
4. 做空坩埚试验：在不装硅料或不进入正式生长条件时，对PBN坩埚进行预烘或除气，观察是否存在异常放气和沉积。
5. 做装料对比：使用同批和不同批原料对比，确认Si₃N₄是否与某一批装料或前处理方式相关。
6. 检查炉体历史：查看是否曾处理含氮材料、氮化物陶瓷、含硅材料或污染较重的炉次。

七、如何降低PBN坩埚单晶生长中的Si₃N₄风险？

1. 优先使用高纯氩气保护

对于硅或含硅体系，如果目标是减少Si₃N₄杂质，应优先考虑高纯氩气，而不是氮气、空气或CO₂。氩气不提供氮源，更适合作为高温硅体系的保护气氛。

2. 避免空气和水汽进入炉内

空气中含有氮气、氧气和水汽，进入高温炉体后可能引发多种副反应。应检查炉体密封、阀门、管路、回填气体纯度和气体置换效果。

3. 对PBN坩埚进行使用前预烘

对于高真空或高纯单晶生长工艺，PBN坩埚使用前建议进行干燥、真空预烘或除气处理，以降低水分和表面吸附物带来的初期放气风险。

4. 控制装料和工具污染

装料前应尽量去除硅料表面的油污、清洗剂残留、松散颗粒和不明附着物。装料工具、夹具和操作环境也应避免带入含氮、含碳或金属污染。

5. 建立炉次记录和异常照片

建议记录每次使用的气氛、温度、保温时间、真空度、装料批次、坩埚批次和异常位置。长期记录有助于判断杂质是否与某种气氛、某批原料或某一炉体条件相关。

八、PBN坩埚产品选型

九、PBN坩埚与Si₃N₄杂质常见问答

十、总结

PBN坩埚用于单晶生长时出现Si₃N₄杂质，通常应从硅源、氮源、高温反应条件和污染路径四个方面排查。PBN坩埚本身可以作为排查对象，但不能在缺少工艺记录和检测证据的情况下，直接判断为唯一污染来源。

如果工艺中使用了氮气、空气或CO₂气氛，或者炉体存在漏气、原料污染、历史炉次残留，Si₃N₄杂质风险会明显增加。对于硅或含硅材料的高温高纯工艺，通常建议优先采用高纯氩气保护，并做好炉体置换、坩埚预烘和装料洁净控制。

遇到Si₃N₄杂质问题时，建议记录杂质位置、气氛类型、温度曲线、真空度、装料批次、坩埚状态和炉体历史，再通过气氛对比、空坩埚试验和原料对比逐步确认来源。

说明：本文所述Si₃N₄杂质形成和污染来源分析为工程应用说明，具体原因应结合检测方法、材料体系、温度曲线、气氛条件、炉体结构和实际工艺记录综合判断。本文图片为原理和排查流程示意图，用于帮助理解，不代表所有工况均会出现相同现象。
