PBN LEC与VGF晶体生长坩埚有什么区别？GaAs、InP应用选型指南

PBN是热解氮化硼的英文缩写，通常采用化学气相沉积工艺制备。与普通烧结氮化硼坩埚相比，PBN坩埚具有更高纯度、低放气、良好的耐高温性能和较好的化学稳定性，因此常用于GaAs、InP等化合物半导体晶体生长。

在晶体生长应用中，客户经常会问：LEC和VGF都用PBN坩埚，它们是不是可以通用？如果都是GaAs或InP材料，坩埚结构是否只要尺寸接近就可以替代？实际并不是这样。

LEC和VGF属于不同的晶体生长路线。PBN坩埚在两种工艺中的作用都很关键，但受力方式、热场位置、装料状态和结构要求并不完全相同。对于高价值单晶生长工艺，坩埚选型错误可能导致装配不匹配、熔体污染、裂纹、变形、粘附、温场异常或晶体质量波动。

一、LEC和VGF晶体生长方式有什么不同？

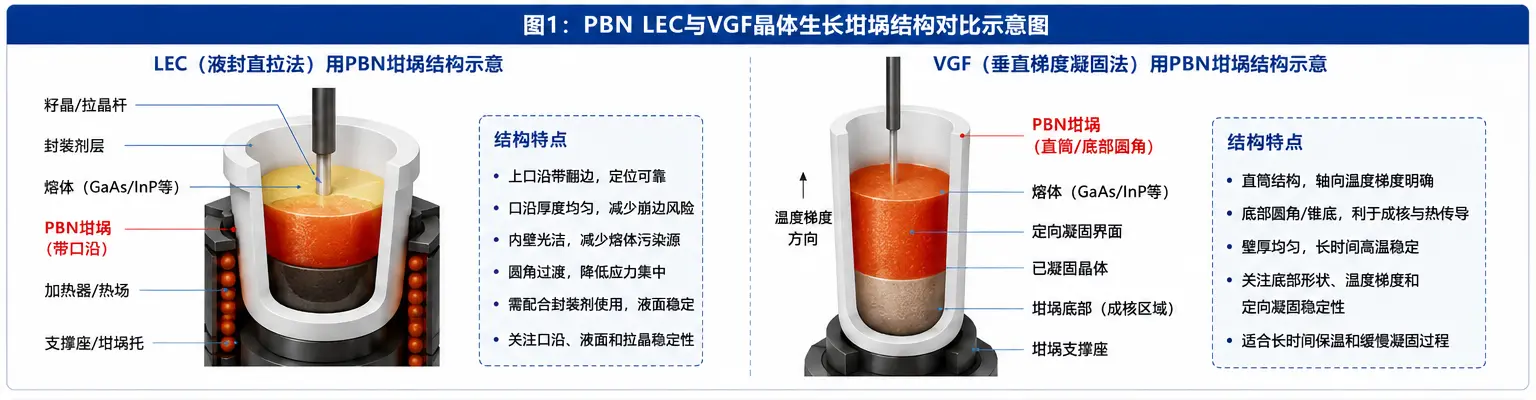

图1：LEC和VGF晶体生长方式不同，对PBN坩埚的口沿、底部、装料和热场匹配要求也不同

LEC通常指液封直拉法，工艺中熔体上方常有封装剂覆盖，用于减少挥发、控制气氛并稳定生长界面。PBN LEC坩埚主要承载熔体和封装剂，并与拉晶过程中的温场、液面、籽晶和坩埚口沿位置相关。

VGF通常指垂直梯度凝固法，其核心是通过轴向温度梯度控制熔体从一端向另一端定向凝固。PBN VGF坩埚更多与长时间保温、底部成核区域、轴向温度梯度和凝固界面稳定性相关。

两种工艺虽然都可能用于GaAs、InP等化合物半导体材料，但对坩埚结构的要求明显不同。LEC更像是“熔体液面与拉晶过程配合”，VGF更像是“坩埚、装料和热场一起参与定向凝固”。

二、PBN LEC坩埚有什么特点？

PBN LEC坩埚通常用于GaAs、InP等化合物半导体材料的液封直拉生长。工艺中熔体处于高温状态，部分材料存在较高蒸气压，需要配合封装剂和受控气氛来降低挥发和成分偏离风险。

LEC用PBN坩埚选型时，常见关注点包括坩埚内径、深度、口沿结构、内壁洁净度、底部圆角、封装剂高度和熔体液面位置。

1. 口沿结构对LEC更敏感

LEC工艺中，坩埚口沿附近可能涉及封装剂覆盖、液面稳定、热场边界和上部空间。口沿过薄、过尖或局部缺口，可能增加崩边、污染颗粒或局部应力风险。

如果坩埚口沿需要与热场、支撑件或上部组件配合，应明确口沿外径、口沿厚度、倒角、圆角和高度位置。

2. 内壁洁净度和表面状态很重要

PBN坩埚内壁直接接触熔体和封装剂。内壁如果存在颗粒、油污、包装残留或异常沉积，可能影响熔体洁净度和晶体质量。

因此，LEC用PBN坩埚在使用前应避免裸手接触内壁，必要时进行真空预烘或洁净处理，并在装料前检查内壁表面。

3. 装料量和封装剂高度需要匹配

LEC工艺中不能只考虑熔体装料量，还要考虑封装剂覆盖高度、热膨胀、液面变化和挥发行为。装料过满可能增加溢出、口沿污染或封装剂异常风险；装料过少则可能影响晶体生长稳定性和材料利用率。

三、PBN VGF坩埚有什么特点？

PBN VGF坩埚通常用于垂直梯度凝固工艺。与LEC相比，VGF对坩埚底部形状、轴向温场、装料长度、热膨胀匹配和长时间稳定性更敏感。

VGF工艺中，晶体生长依赖稳定的温度梯度和凝固界面控制。PBN坩埚不仅是装料容器，也是热场和凝固过程的一部分，因此其外形、底部、壁厚和尺寸一致性都会影响工艺稳定性。

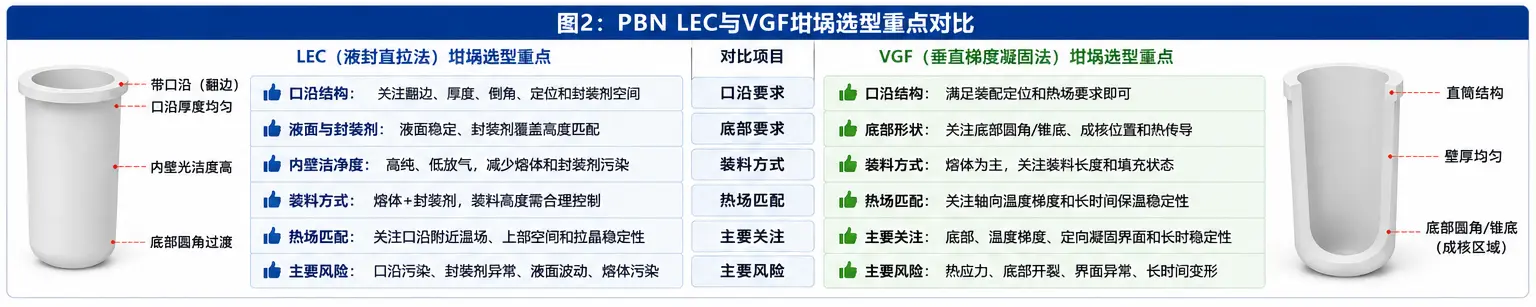

图2：LEC坩埚更关注口沿、液面和封装剂，VGF坩埚更关注底部、轴向温度梯度和定向凝固过程

1. 底部结构对VGF更关键

VGF坩埚底部可能与成核位置、温度梯度和初始凝固界面有关。底部形状、底厚、圆角和过渡区域如果设计不合适，可能影响局部热传导和应力分布。

常见底部结构包括平底、圆底、锥底或带特定过渡圆角的底部形式。具体选择应结合设备热场、晶体尺寸和生长工艺确定。

2. 长时间保温要求结构稳定

VGF晶体生长通常经历较长时间的升温、保温、凝固和冷却过程。PBN坩埚需要在高温下保持结构稳定，避免因热应力、装料收缩或局部支撑不均导致变形、开裂或分层。

3. 轴向温度梯度需要与坩埚尺寸匹配

VGF工艺中，坩埚长度、外径、壁厚和装料高度都可能影响轴向温度梯度。坩埚尺寸变化会改变热场分布，因此替换旧坩埚时，不建议只按“容量接近”来选择。

四、LEC和VGF用PBN坩埚能不能通用？

一般不建议直接通用。即使两者都用于GaAs或InP材料，LEC和VGF对应的设备结构、热场方式、装料状态和生长过程不同，坩埚设计也应分别确认。

五、GaAs应用中如何选择PBN坩埚？

GaAs是砷化镓，属于常见化合物半导体材料。GaAs晶体生长过程中需要关注成分控制、挥发组分、熔体洁净度、封装剂和热场稳定性。

用于GaAs LEC或VGF工艺时，PBN坩埚的高纯度和低污染特性非常重要。坩埚内壁不应带入金属颗粒、碳污染、清洗剂残留或包装纤维，以免影响晶体生长质量。

GaAs用PBN坩埚重点关注

• 坩埚内壁洁净度和低放气；
• 是否需要配合封装剂使用；
• 坩埚口沿是否影响液面、封装剂和热场；
• 底部圆角和壁厚是否适合长时间高温使用；
• 热场中支撑方式是否会造成局部应力；
• 使用前是否需要真空预烘或除气处理。

六、InP应用中如何选择PBN坩埚？

InP是磷化铟，也属于重要化合物半导体材料。与GaAs类似，InP晶体生长对坩埚洁净度、热场稳定性和组分控制有较高要求。

InP体系中，装料、封装、挥发控制和生长环境更需要谨慎确认。PBN坩埚选型时，不仅要确认尺寸和结构，还要关注材料体系是否会在高温下对坩埚表面产生粘附、侵蚀或污染。

InP用PBN坩埚重点关注

• 坩埚尺寸是否与设备热场和装料量匹配；
• 口沿高度、内径和深度是否满足封装和装料要求；
• 底部结构是否适合对应的LEC或VGF工艺；
• 高温下是否存在挥发、冷凝或界面反应风险；
• 装料和取出过程中是否会造成口沿缺口或内壁划伤；
• 是否需要洁净包装和使用前预烘。

如果客户的InP工艺已经固定，替换PBN坩埚时应尽量复刻原坩埚关键尺寸，包括外径、内径、总高、底部形状、口沿厚度、壁厚和装料深度，而不是只按相近容量替换。

七、LEC/VGF坩埚选型时需要确认哪些参数？

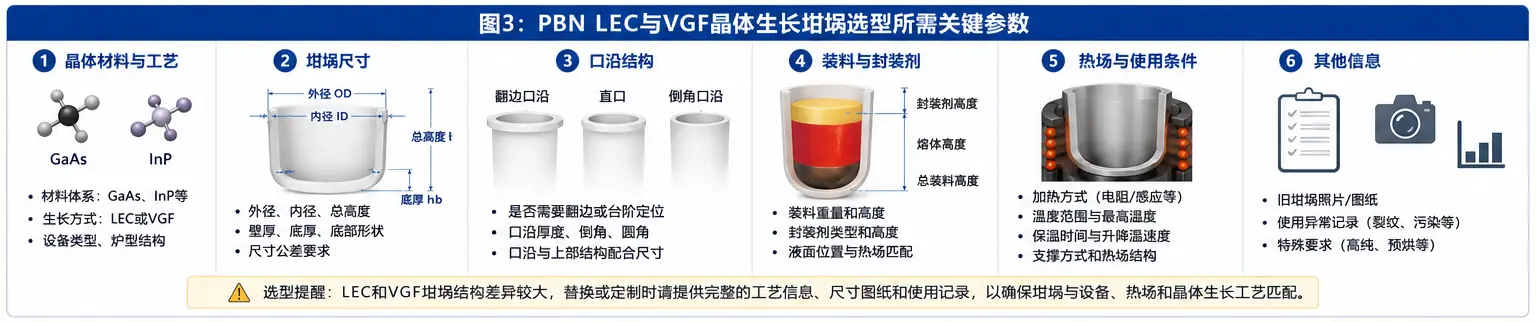

图3：PBN LEC与VGF坩埚选型时，应确认材料体系、坩埚尺寸、口沿、底部、装料量、封装剂和热场结构

为了减少尺寸不匹配和工艺异常，PBN LEC或VGF坩埚询价时建议提供以下信息。

1. 晶体材料：GaAs、InP或其他化合物半导体材料；
2. 生长方式：LEC、VGF或其他晶体生长工艺；
3. 坩埚尺寸：外径、内径、总高度、壁厚、底厚、底部形状；
4. 口沿结构：是否需要翻边、加厚、倒角、圆角或台阶定位；
5. 装料信息：装料重量、装料高度、封装剂类型和覆盖高度；
6. 热场信息：加热方式、支撑方式、温度梯度和保温时间；
7. 使用温度：最高温度、保温时间、升降温速度；
8. 异常记录：是否出现过裂纹、变形、粘附、内壁污染、颗粒或晶体质量异常。

八、为什么PBN坩埚要重视预烘、除气和洁净包装？

GaAs、InP等化合物半导体晶体生长对杂质非常敏感。PBN坩埚虽然本身纯度较高，但其表面在生产、运输、包装和存放过程中仍可能吸附水分、空气、颗粒或微量有机残留。

如果这些残留物在高温过程中释放，可能影响炉内气氛、熔体洁净度和晶体生长稳定性。因此，高纯晶体生长用PBN坩埚通常建议在使用前做好洁净处理、真空预烘或除气评估。

相关使用前处理可参考：

PBN坩埚使用前是否需要退火？真空预烘、除气与首次使用注意事项
。

使用前建议注意

• 避免裸手接触PBN坩埚内壁；
• 检查口沿、内壁、外壁和底部是否有缺口、裂纹或分层；
• 避免油污、胶带、纸屑、擦拭纤维和不明颗粒进入坩埚；
• 根据设备工艺进行真空预烘或除气处理；
• 装料时避免硬质材料直接冲击坩埚底部和内壁；
• 升温、保温和冷却过程应避免过大的热冲击。

九、PBN LEC和VGF相关产品选型

十、PBN LEC与VGF坩埚常见问答

十一、总结

PBN LEC坩埚和PBN VGF坩埚都可以用于GaAs、InP等化合物半导体晶体生长，但两者对应的生长方式和结构要求不同。LEC更关注熔体液面、封装剂、口沿结构和拉晶稳定性；VGF更关注轴向温度梯度、底部结构、装料长度和长时间凝固稳定性。

在选型时，不能只用“PBN坩埚”或“GaAs/InP用坩埚”来概括。应明确生长方式、设备结构、坩埚尺寸、口沿、底部、装料量、封装剂、热场和使用温度。

如果需要定制PBN LEC或VGF坩埚，建议提供旧坩埚样品、设备图纸、晶体材料、装料方式、使用温度、热场结构和异常记录，以便更准确评估坩埚结构和加工要求。

说明：本文所述PBN LEC与VGF晶体生长坩埚选型方法为工程应用说明，具体结构和使用条件应结合设备厂家要求、晶体材料、热场设计、装料方式、封装剂和实际工艺记录综合确认。本文图片为结构和选型逻辑示意图，用于帮助理解，不代表所有设备均采用相同规格。
