PBN坩埚壁厚、底厚和圆角怎么设计？尺寸、热场与装夹匹配原则

PBN是热解氮化硼的英文缩写，通常采用化学气相沉积工艺制备。PBN坩埚具有高纯度、低放气、耐高温、电绝缘和较好的化学稳定性，常用于MBE、OLED/VTE蒸发、LEC/VGF晶体生长、真空热处理和高纯材料处理等工况。

在PBN坩埚定制过程中，客户经常只提供外径、内径和高度，但实际上，壁厚、底厚和圆角同样关键。对于薄壁PBN坩埚来说，这些结构细节会直接影响加工难度、装配可靠性、热场响应、使用寿命和异常风险。

因此，PBN坩埚设计不能只看单个尺寸，而应把材料特性、热场结构、装夹方式、装料状态和使用流程放在一起判断。

一、PBN坩埚为什么不能只看外径、内径和高度？

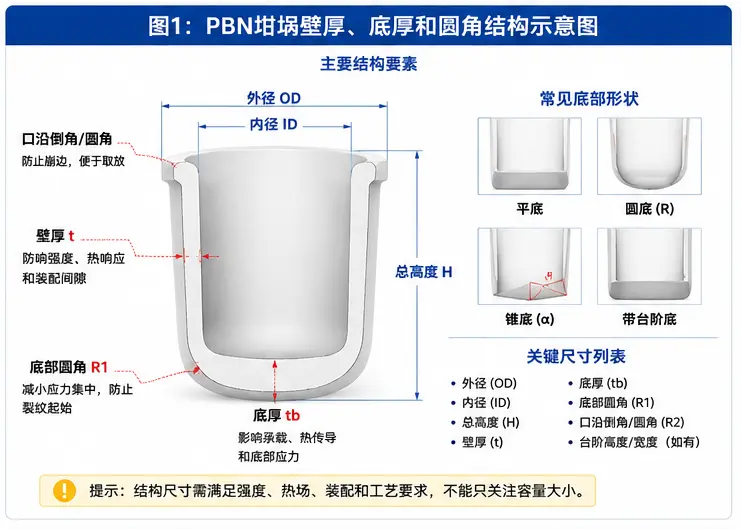

图1：PBN坩埚设计时，应同时确认外径、内径、高度、壁厚、底厚、口沿倒角和底部圆角

外径、内径和高度只能说明PBN坩埚的大致空间尺寸，并不能完整反映坩埚能否稳定使用。对于PBN坩埚来说，壁厚、底厚、口沿、底部过渡圆角和支撑位置，都会影响高温状态下的受力和热传导。

如果只按外形尺寸加工，而忽略壁厚、底厚和圆角，可能出现以下问题：

• 装配时外径合适，但壁厚过薄，运输或装料时容易缺口；
• 内径满足装料要求，但底厚不足，底部承载和热应力风险增加；
• 高度满足设备空间，但口沿过薄或倒角不足，取放时容易崩边；
• 圆角太小，底部与侧壁交界处容易形成应力集中；
• 壁厚过厚，虽然强度提高，但热响应变慢，热场匹配可能发生变化。

二、PBN坩埚壁厚怎么设计？

PBN坩埚壁厚设计需要在强度、热响应、装配间隙和加工可行性之间平衡。壁厚太薄，坩埚更容易受到机械冲击、夹持压力和局部热应力影响；壁厚太厚，则可能影响热传递、升温响应和设备装配空间。

对于小尺寸MBE或OLED蒸发用PBN坩埚，壁厚通常较薄，重点是低放气、洁净度、蒸发稳定性和与加热腔的匹配。对于LEC、VGF晶体生长用PBN坩埚，尺寸和装料量较大，壁厚则需要更多考虑承载、热场和长时间高温稳定性。

1. 壁厚太薄可能带来的问题

• 运输、清洗、装料或夹取时更容易崩边和缺口；
• 高温升降温过程中更容易受局部热冲击影响；
• 装料较重时，侧壁和底部过渡区承载风险增加；
• 夹具或支撑点受力不均时，局部可能产生微裂纹；
• 加工和检测过程中，对圆度、壁厚均匀性要求更高。

2. 壁厚太厚也不一定更好

很多客户会认为PBN坩埚越厚越安全，但实际并不一定。壁厚过厚会增加热容量，使坩埚升温和降温响应变慢；同时内外温差可能增大，反而需要更谨慎的升降温程序。

如果坩埚外径空间固定，壁厚增加还会压缩内径，影响装料容量。对于部分蒸发源或K-cell结构，壁厚过厚也可能改变热场位置和蒸发稳定性。

3. 壁厚要与尺寸和用途匹配

PBN坩埚壁厚应结合外径、高度、装料重量、使用温度和支撑方式综合确定。小型蒸发坩埚可以偏重热响应和装配空间；大型晶体生长坩埚则需要更多关注承载、结构稳定和长时间高温使用。

三、PBN坩埚底厚怎么设计？

底厚是PBN坩埚设计中非常关键的参数。底部不仅承受装料重量，还会参与热传导、温度梯度建立和应力释放。底厚设计不合理，容易在底部中心、底部转角或支撑接触区域出现风险。

对于不同应用，底厚关注点并不相同。蒸发类PBN坩埚更关注材料受热和蒸发稳定；晶体生长类PBN坩埚更关注装料重量、温度梯度、底部支撑和长时间保温稳定。

1. 底厚太薄的风险

• 装料重量集中时，底部承载能力下降；
• 硬质颗粒或块料装入时，底部容易受冲击；
• 底部与侧壁过渡区更容易出现应力集中；
• 长时间高温保温后，底部局部变形或损伤风险增加；
• 支撑面积不足时，底部接触点容易形成局部应力。

2. 底厚太厚的影响

底厚过厚可以提高一定承载能力，但也可能降低底部热响应，使底部和侧壁之间形成更明显的温度差。对于依赖温度梯度控制的VGF等晶体生长工艺，底厚变化还可能影响局部热场。

如果客户原设备热场已经固定，随意增加底厚可能改变装料底部位置、熔化过程和凝固界面稳定性。

3. 底厚应与支撑方式一起确认

底厚不能脱离支撑方式单独设计。底部是全平面支撑、环形支撑、点接触支撑，还是放入石墨托、热场座或金属夹具中，对底部受力完全不同。

如果支撑面积较小，或者支撑位置靠近底部边缘，应特别关注底部圆角和底部过渡厚度，避免局部应力集中。

四、PBN坩埚圆角为什么重要？

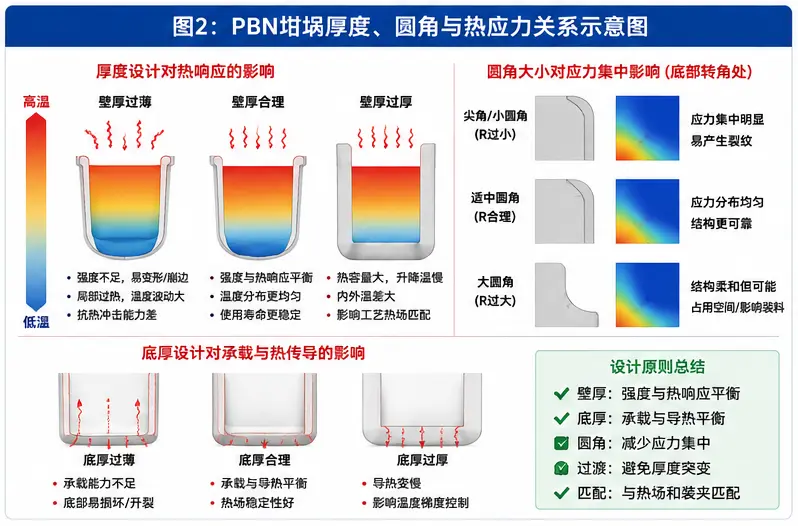

图2：PBN坩埚壁厚、底厚和圆角会影响热响应、应力集中、装料承载和结构稳定性

圆角是PBN坩埚结构中容易被忽略的设计细节。底部与侧壁交界处、口沿倒角、台阶过渡和支撑接触区域，如果设计成尖角或过小圆角，容易形成应力集中。

PBN属于气相沉积材料，具有一定层状结构和各向异性。尖锐过渡位置在热冲击、装料冲击、机械夹持或冷却收缩过程中，更容易成为裂纹起始点。

1. 底部圆角

底部圆角用于连接侧壁和底部，能降低几何突变带来的应力集中。对于装料较重、底部受热明显或支撑区域较集中的PBN坩埚，底部圆角尤其重要。

2. 口沿倒角或圆角

PBN坩埚口沿较薄时，不建议设计成过尖锐直角。适当倒角或圆角有助于降低崩边风险，也便于取放、清洁和包装。

3. 台阶和定位结构圆角

如果PBN坩埚需要台阶、翻边或定位结构，台阶根部不宜做成尖角。过渡圆角可以降低局部应力，也有利于提高加工和使用稳定性。

五、壁厚、底厚和圆角如何与热场匹配？

PBN坩埚在高温设备中使用时，通常处于石墨热场、金属加热器、感应加热结构或辐射加热环境中。坩埚尺寸和厚度会影响热量传递路径，因此不能只从机械强度角度设计。

在MBE、OLED/VTE蒸发应用中，坩埚热响应和蒸发稳定性非常重要；在LEC、VGF晶体生长应用中，长时间温场稳定、底部热传导和凝固界面控制更关键。因此，不同用途的PBN坩埚不能简单套用同一壁厚和底厚。

六、PBN坩埚如何与装夹和支撑结构匹配？

装夹和支撑方式对PBN坩埚使用安全性影响很大。PBN坩埚通常不适合被刚性夹紧，尤其是薄壁、口沿、翻边和底部转角区域，应避免局部集中受力。

常见装夹风险包括：夹具过紧、支撑点太小、底部悬空、口沿受压、热膨胀空间不足、支撑材料与PBN热膨胀不匹配等。

1. 不建议刚性夹紧薄壁区域

薄壁区域受到局部夹持力后，可能产生肉眼难以发现的微裂纹。高温升降温后，这些微裂纹可能进一步扩展，形成缺口、起皮或分层。

2. 支撑面积应尽量均匀

底部支撑面积过小，会让装料重量集中在局部位置。尤其在大型PBN坩埚或装料较重的晶体生长工况中，支撑面积和支撑位置需要重点确认。

3. 留出热膨胀和装配间隙

PBN坩埚与石墨件、金属件或热场座配合时，不宜设计成完全无间隙卡死。高温下各材料热膨胀不同，如果没有足够空间，可能导致局部挤压和开裂风险。

七、不同应用中壁厚、底厚和圆角关注点不同

PBN坩埚的结构设计应根据实际应用调整。MBE、OLED/VTE、LEC和VGF虽然都可能使用PBN坩埚，但关注点并不相同。

因此，客户询价时最好不要只说“做一个PBN坩埚”，而应说明具体用途、设备结构、装料材料和使用温度。用途不同，壁厚、底厚和圆角的设计优先级会明显不同。

八、PBN坩埚尺寸设计需要客户提供哪些信息？

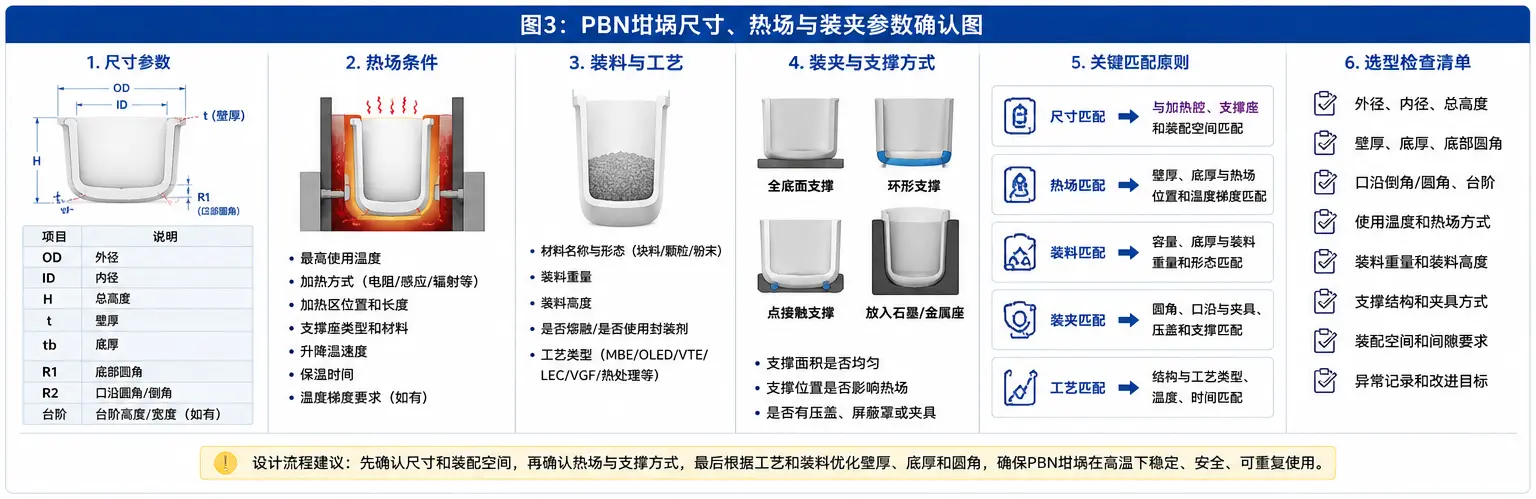

图3：PBN坩埚壁厚、底厚和圆角设计，应结合尺寸、热场、装料、支撑方式和装夹结构综合确认

为了更准确设计PBN坩埚结构，建议客户提供以下信息。

1. 基本尺寸：外径、内径、高度、壁厚、底厚和口沿尺寸；
2. 底部结构：平底、圆底、锥底、底部圆角或其他特殊结构；
3. 使用工况：MBE、OLED/VTE、LEC、VGF、真空热处理或其他用途；
4. 装料信息：材料名称、重量、形态、装料高度和是否熔融；
5. 热场信息：加热方式、最高温度、保温时间、升降温速度和加热区位置；
6. 支撑方式：底部支撑、环形支撑、点支撑、夹持或放入石墨/金属座内；
7. 装配空间：外部间隙、定位结构、是否有压盖、屏蔽罩或夹具；
8. 异常记录：是否出现过开裂、缺口、起皮、分层、变形或污染。

九、PBN坩埚结构设计常见错误

PBN坩埚定制中，常见错误不是材料选择错误，而是结构尺寸与实际工况不匹配。

十、PBN坩埚相关产品选型

十一、PBN坩埚壁厚、底厚和圆角常见问答

十二、总结

PBN坩埚壁厚、底厚和圆角设计，直接影响坩埚的装配、热响应、承载能力、应力分布和使用寿命。合理结构不是单纯追求厚或薄，而是根据尺寸、热场、装料和装夹方式综合平衡。

壁厚需要兼顾强度和热响应；底厚需要兼顾承载和热传导；圆角需要降低应力集中并减少缺口风险。对于MBE、OLED/VTE、LEC、VGF和真空热处理等不同应用，结构设计重点也应有所区别。

如果需要定制PBN坩埚，建议提供完整尺寸图纸、装料材料、使用温度、热场结构、支撑方式和异常记录。这样才能更准确判断壁厚、底厚、圆角和口沿结构是否适合实际工况。

说明：本文所述PBN坩埚壁厚、底厚和圆角设计方法为工程应用说明，具体结构应结合设备空间、热场条件、装料材料、支撑方式、使用温度和实际图纸综合确认。本文图片为结构和选型逻辑示意图，用于帮助理解，不代表所有工况均采用相同尺寸。
