电子束蒸发中PBN坩埚为什么会局部过热？束斑、装料与热场匹配分析

PBN是热解氮化硼的英文缩写，通常采用化学气相沉积工艺制备。PBN坩埚具有高纯度、低放气、耐高温、电绝缘和较好的化学稳定性，常用于MBE、OLED/VTE蒸发、部分真空蒸发源和高纯材料处理工况。

在电子束蒸发设备中，蒸发材料通常由高能电子束局部加热，材料表面形成熔池或高温蒸发区。与电阻加热、感应加热或普通热蒸发不同，电子束蒸发的热输入更集中，束斑位置、功率密度和扫描方式会显著影响局部温度。

如果电子束没有稳定作用在蒸发材料表面，而是打到PBN坩埚内壁、口沿、底部边缘或材料未覆盖区域，就可能造成PBN局部发红、变色、起皮、裂纹、分层甚至局部烧蚀。因此，电子束蒸发中使用PBN坩埚或PBN内衬时，必须把束斑、装料和热场一起设计。

一、电子束蒸发为什么容易出现局部高温？

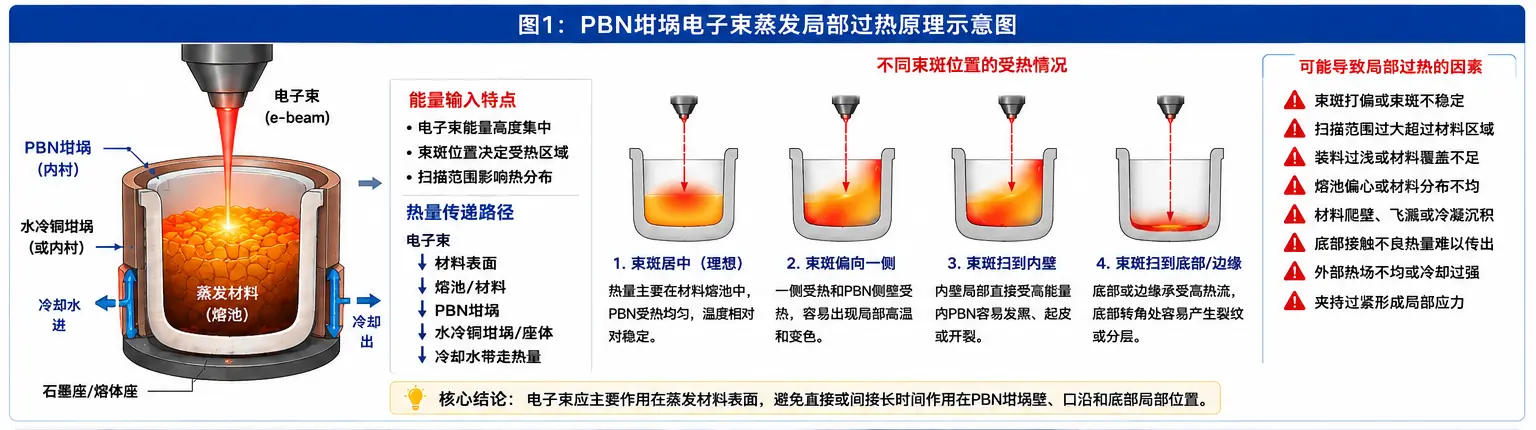

图1：电子束蒸发中，束斑位置、扫描范围和材料覆盖状态会直接影响PBN坩埚局部温度

电子束蒸发的特点是能量集中。电子束通常作用在蒸发材料表面，使材料局部熔化或蒸发。只要束斑位置稳定、材料覆盖充分、热量能够通过熔池和坩埚结构合理传递，PBN坩埚就主要承担容器、隔离和低污染内衬作用。

但如果束斑打偏、扫描范围过大、材料装料过浅，或者熔池偏离中心，电子束能量可能直接或间接集中到PBN坩埚局部区域。此时PBN坩埚不再只是被动承载，而是变成局部受热对象。

与整体升温不同，局部过热的风险在于温差很大。PBN坩埚某一小块区域可能迅速升温，而周围区域仍处于较低温度，容易产生热应力集中。如果该位置同时存在口沿薄弱、底部转角、壁厚突变或夹持压力，异常风险会进一步增加。

二、束斑打偏为什么会导致PBN坩埚过热？

束斑位置是电子束蒸发中最常见的风险来源之一。正常情况下，电子束应主要作用在蒸发材料表面，并通过扫描或摆动方式使熔池保持稳定。

如果束斑偏向坩埚边缘，可能出现以下情况：

• 束斑直接打到PBN坩埚内壁或口沿附近；
• 材料边缘局部熔化，热量集中传递到坩埚侧壁；
• 熔池偏心，导致一侧坩埚壁长期处于高温；
• 材料被击穿或飞溅后，PBN局部暴露在高能束流下；
• 蒸发材料在口沿或冷区沉积后，又被束斑二次加热。

这种局部过热通常不会均匀出现在整个坩埚上，而是集中在某一侧内壁、口沿、底部边缘或熔池偏移方向。因此，异常位置本身就是判断束斑问题的重要线索。

1. 束斑过小、功率过集中

束斑过小或功率密度过高，会使材料局部温度升高过快。如果材料导热不均、熔池尚未形成，局部能量可能短时间集中在材料表面或坩埚接触区域。

2. 扫描范围过大

扫描范围过大时，电子束可能扫到材料边缘以外，甚至打到PBN坩埚内壁。对于浅装料、小尺寸坩埚或材料表面不平整的工况，这种风险更明显。

3. 束斑中心与坩埚中心不一致

如果束斑中心和坩埚中心不一致，熔池会偏向一侧，造成该侧坩埚壁长期受热。长时间运行后，可能出现局部发黑、变色、起皮或裂纹。

三、装料高度和材料形态为什么会影响局部温度？

装料不是简单把材料放进PBN坩埚。装料高度、颗粒大小、材料形态、表面平整度和材料与坩埚内壁的接触状态，都会影响电子束蒸发时的热量分布。

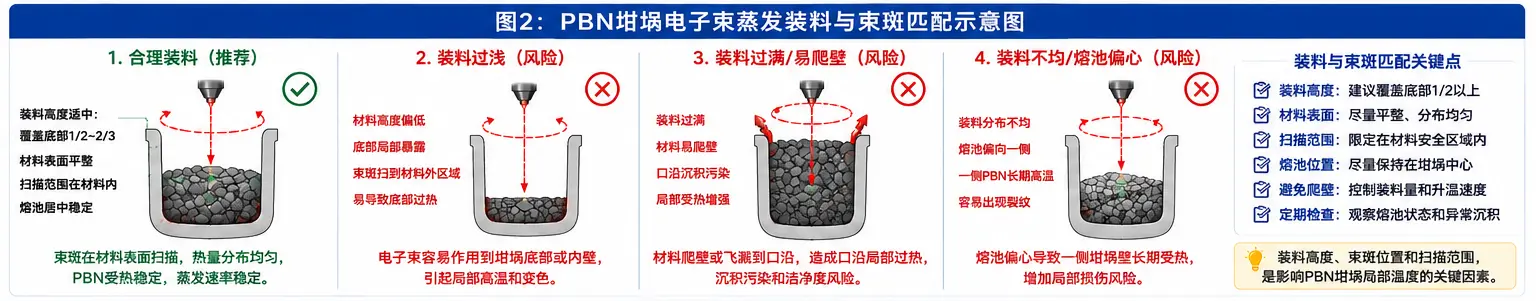

图2：装料高度、材料分布、熔池位置和束斑扫描范围，是影响PBN坩埚局部温度的关键因素

1. 装料过浅

装料过浅时，蒸发材料不能充分覆盖PBN坩埚底部或内壁局部区域。电子束在扫描过程中更容易作用到材料边缘以外，使PBN坩埚直接暴露在高能区域。

装料过浅还可能导致熔池很快接近底部，使底部局部承受更高热流。对于底厚较薄或底部圆角较小的PBN坩埚，这种情况需要特别注意。

2. 装料过满

装料过满也不一定安全。部分材料熔化后会膨胀、润湿、爬壁或飞溅，可能污染口沿、挡板或上部结构。如果材料爬到PBN坩埚口沿附近，再受到电子束或辐射热影响，口沿处可能出现局部过热和沉积污染。

3. 装料不均

块料、颗粒料和粉料的堆积状态不同。如果装料一侧高、一侧低，或者存在明显空隙，束斑加热后熔池可能偏移，局部热量集中在一侧坩埚壁。

4. 材料导热和润湿行为不同

不同蒸发材料的导热性、熔点、蒸气压、润湿性和熔池稳定性不同。容易爬壁、喷溅或形成偏心熔池的材料，更容易造成PBN坩埚局部高温或口沿污染。

四、PBN坩埚与水冷铜坩埚或热场座如何匹配？

电子束蒸发设备中，蒸发源附近通常存在水冷铜坩埚、坩埚内衬、石墨件、夹具或其他支撑结构。PBN坩埚的外形、底部、壁厚和接触状态，会影响热量如何传递和释放。

如果PBN坩埚与外部座体接触不均，可能出现局部悬空、局部贴合、局部过冷或局部过热。特别是在水冷结构附近，温度梯度可能非常明显。

1. 底部悬空或接触不良

如果PBN坩埚底部与座体接触不均，热量可能无法稳定传出。底部某一侧悬空时，该区域更容易出现局部高温和热应力。

2. 侧壁间隙不均

PBN坩埚外壁与水冷铜坩埚、石墨座或夹具之间的间隙如果不均，会导致热场不对称。束斑稍微偏移时，温度不均会被进一步放大。

3. 夹持过紧或局部压紧

PBN坩埚不宜被刚性锁死。局部压紧位置在高温下可能形成机械应力，叠加热应力后，容易出现裂纹、起皮或分层。

4. 外部冷却过强

水冷铜坩埚本身温度较低，如果PBN坩埚局部与冷却面接触过强，而另一部分受束斑强烈加热，就可能形成更大的温差。温差越大，热应力风险越高。

五、PBN坩埚局部过热通常有哪些表现？

电子束蒸发中，如果PBN坩埚出现局部过热，常见表现并不一定是一开始就开裂。更多情况下，会先出现颜色、表面状态或局部形貌变化。

如果异常位置与束斑方向、熔池偏移方向或装料边缘位置一致，通常应优先考虑束斑和装料问题；如果异常集中在底部支撑位置，则应同时排查底部接触和装夹结构。

六、哪些材料更容易引起PBN坩埚局部过热？

不同蒸发材料在电子束作用下的表现不同。材料熔点、蒸气压、导热性、润湿性、颗粒形态和熔池稳定性，都会影响PBN坩埚受热状态。

七、电子束蒸发中如何降低PBN坩埚局部过热风险？

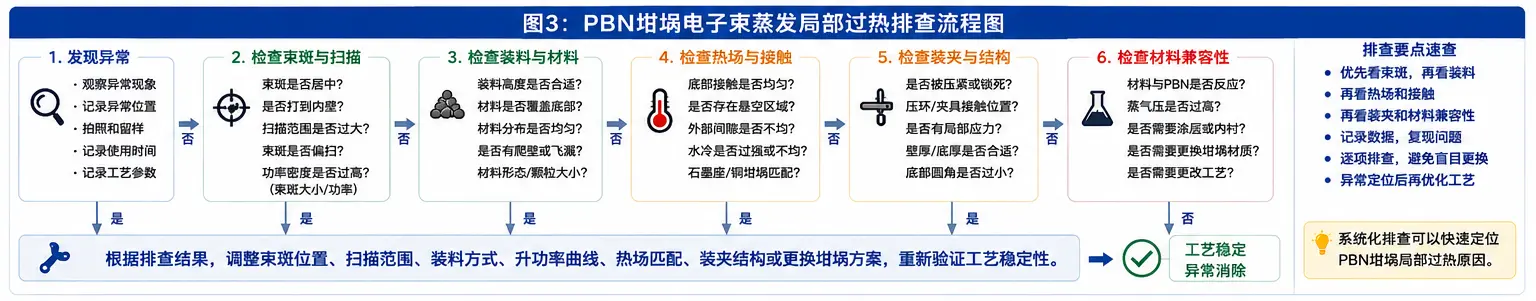

图3：PBN坩埚电子束蒸发局部过热，应从束斑、装料、热场、装夹和材料兼容性逐步排查

降低PBN坩埚局部过热风险，需要从束斑控制、装料方式、热场匹配和装夹结构几个方面同时优化。

1. 确认束斑位置：确保电子束主要作用在蒸发材料表面，而不是坩埚壁、口沿或底部。
2. 控制扫描范围：扫描范围不宜超过材料安全覆盖区域，特别是小坩埚和浅装料工况。
3. 优化装料高度：避免装料过浅暴露底部，也避免装料过满造成爬壁、喷溅或口沿沉积。
4. 控制升功率速度：初始升功率不宜过快，先让材料逐步熔化并形成稳定熔池。
5. 检查底部接触：确认PBN坩埚底部与座体接触均匀，避免局部悬空或局部强冷。
6. 避免刚性夹紧：不建议让夹具或压环强行压紧PBN薄壁、口沿或底部转角。
7. 记录异常位置：保留异常照片、束斑位置、功率曲线、装料高度和使用时长，便于判断根因。

八、PBN坩埚是否适合所有电子束蒸发工况？

不一定。PBN坩埚或PBN内衬适合高纯、低放气、化学稳定性要求较高的部分真空蒸发工况，但并不代表适合所有电子束蒸发材料和所有功率条件。

如果电子束功率较高、束斑控制不稳定、材料熔池容易偏移，或者蒸发材料与PBN存在界面反应风险，应谨慎评估是否使用PBN，或者考虑其他坩埚内衬材料、石墨结构、金属坩埚或复合热场设计。

对于电子束蒸发，选材时不仅要看坩埚材料耐温，还要看以下条件：

• 蒸发材料是否会与PBN反应；
• 电子束是否可能直接打到坩埚；
• 材料是否容易爬壁、飞溅或形成偏心熔池；
• 水冷铜坩埚和PBN内衬之间是否匹配；
• 设备是否能控制束斑扫描范围和功率上升速度；
• 客户是否有低放气、高纯度和低污染要求。

九、PBN坩埚局部过热后还能不能继续使用？

是否能继续使用，需要看异常程度、位置和后续工艺要求。

如果只是轻微表面变色，且没有裂纹、起皮、缺口、分层或明显变形，可以结合客户工艺要求和洁净度要求评估是否继续使用。但如果已经出现结构损伤，就不建议继续用于高价值、高真空或高纯蒸发工艺。

建议停止使用的情况

• 坩埚内壁出现明显裂纹；
• 口沿缺口扩大或局部崩边；
• 底部出现贯穿裂纹或明显变形；
• 表面起皮、分层或有片状剥落；
• 污染物沉积无法清理，可能影响蒸发材料纯度；
• 同一位置在多次使用中反复过热。

如果异常反复出现在同一位置，重点应排查束斑位置、装料高度、坩埚装配方向和外部热场，而不是简单更换同规格坩埚。

十、电子束蒸发用PBN坩埚询价时需要提供哪些信息？

为了判断PBN坩埚是否适合电子束蒸发工况，并降低局部过热风险，建议提供以下信息。

1. 设备类型：电子束蒸发设备型号、水冷铜坩埚结构和坩埚位尺寸；
2. PBN坩埚尺寸：外径、内径、高度、壁厚、底厚、口沿和底部圆角；
3. 蒸发材料：材料名称、纯度、形态、熔点、装料重量和装料高度；
4. 束斑信息：束斑位置、扫描范围、功率范围和是否有偏扫记录；
5. 热场结构：是否使用水冷铜坩埚、石墨座、压环、挡板或屏蔽罩；
6. 使用记录：是否出现发黑、起皮、裂纹、飞溅、爬壁或蒸发不稳定；
7. 工艺要求：真空水平、低放气要求、污染控制要求和是否需要洁净包装。

十一、PBN坩埚相关产品选型

十二、电子束蒸发PBN坩埚局部过热常见问答

十三、总结

电子束蒸发中PBN坩埚局部过热，通常是束斑、装料、热场和装夹共同作用的结果。PBN材料本身具有高纯、低放气和高温稳定性，但电子束蒸发属于局部高能加热工况，不能让电子束长期直接作用在PBN坩埚壁、口沿或底部。

如果出现局部发黑、起皮、裂纹、分层或变形，应优先检查束斑是否打偏、扫描范围是否过大、装料是否过浅、熔池是否偏心、坩埚底部是否接触不良，以及外部水冷铜坩埚或夹具是否造成热场不均。

对于电子束蒸发用PBN坩埚，选型时应结合蒸发材料、束斑功率、扫描方式、装料高度、水冷结构、坩埚壁厚和底厚综合评估。只有材料、束斑和热场匹配，才能降低局部过热和结构损伤风险。

说明：本文所述电子束蒸发中PBN坩埚局部过热分析为工程应用说明，具体原因应结合设备结构、蒸发材料、束斑位置、功率曲线、装料高度、热场设计和实际异常照片综合判断。本文图片为原理和排查流程示意图，用于帮助理解，不代表所有电子束蒸发工况均适合使用PBN坩埚。
