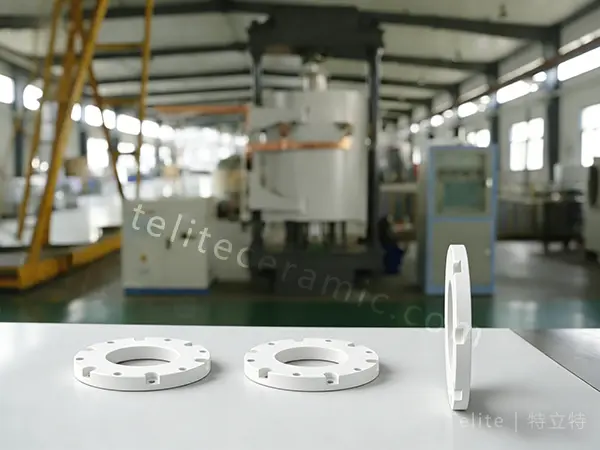

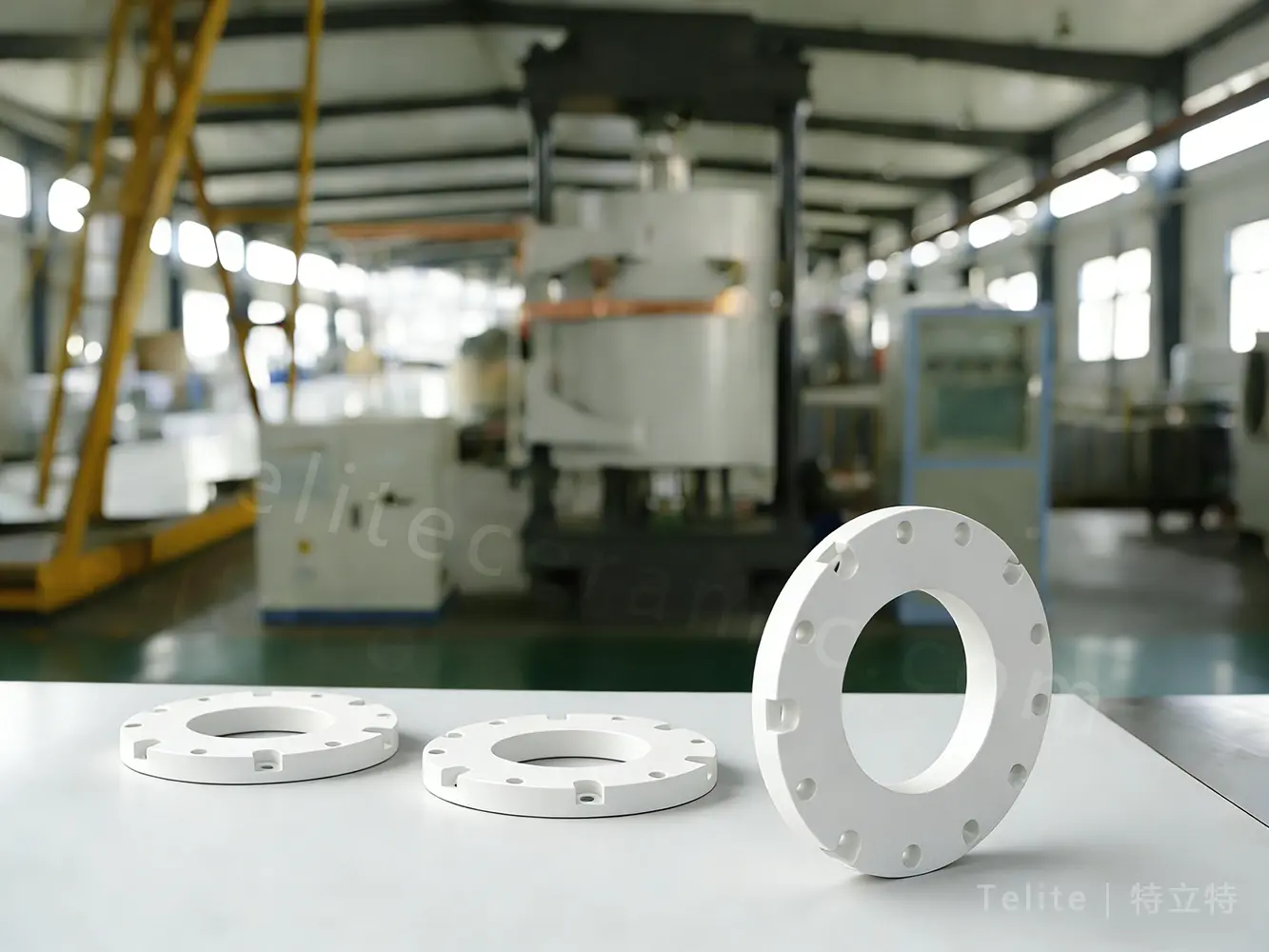

屏蔽环绝缘垫陶瓷结构件（BN 复合陶瓷 氧化铝可选）

在磁控溅射设备、离子源系统以及各类带磁路结构的真空腔体中，磁铁组件与电气绝缘结构通常同时存在。如果 屏蔽环绝缘垫陶瓷结构件 或 磁铁安装绝缘件 材料致密度不足、杂质偏多或加工精度不稳定，在高压与磁场叠加环境下，容易出现沿面放电、局部打火甚至击穿，影响整机稳定运行。

作为长期配套 工业陶瓷 部件的厂家，特立特陶瓷（Telite Ceramics）更关注 屏蔽环陶瓷绝缘结构件 在磁场+高压+真空环境中的综合适配能力。对于涉及 内磁铁陶瓷垫、外磁铁陶瓷垫 以及各类 磁铁安装绝缘件 的项目，通常会重点评估材料致密度、尺寸控制及装配匹配关系。

一、强磁场与高压环境下的绝缘失效风险

在等离子体或高压环境中，如果 屏蔽环绝缘垫陶瓷结构件 内部存在微孔、气体残留或烧结不充分，容易在局部形成电场集中区域，引发放电或击穿。尤其是在磁控溅射或离子源设备中，磁场会进一步影响电子运动路径，从而放大绝缘结构缺陷带来的风险。

针对不同工况，磁铁安装绝缘件 可选用高致密 99 氧化铝或高纯 BN 材料，以提升绝缘稳定性和长期使用可靠性。对于 内磁铁陶瓷垫 与 外磁铁陶瓷垫 的不同安装位置，也需要分别考虑其受力与电场分布情况。

二、磁路装配对尺寸与结构的要求

磁铁组件通常需要较高的装配精度，任何尺寸偏差或局部应力集中，都可能影响磁路分布甚至导致陶瓷件破损。因此，作为支撑与隔离的 屏蔽环陶瓷绝缘结构件，在加工过程中需要重点关注：

• 内外径尺寸及公差匹配；
• 平面度与接触面状态；
• 沉孔、台阶、定位结构的精度；
• 边缘倒角与应力释放设计。

对于带复杂结构的 内磁铁陶瓷垫 或 外磁铁陶瓷垫，如果尺寸控制不到位，装配后容易出现卡滞、偏紧或局部受力问题，从而影响整套结构稳定性。

三、非标结构件的定制与配套

在科研设备和中试线项目中，大多数 屏蔽环绝缘垫陶瓷结构件 都属于非标定制件。针对不同设备结构，特立特可提供以下支持：

• 材料评估：根据电压、温度、磁场环境选择 99 瓷或 BN 材料；
• 按图打样：支持科研验证、小批量试制及设备配套；
• 复杂加工：包括沉孔、通孔、异形边缘、组合结构等；
• 清洗交付：成品可按要求进行清洗处理，适用于真空环境装配。

四、典型应用场景

该类 屏蔽环陶瓷绝缘结构件 和 磁铁安装绝缘件，常见应用于：

• 磁控溅射设备磁铁组件绝缘支撑；
• 离子源及等离子体设备磁路隔离结构；
• 真空腔体中的磁铁安装与电气隔离；
• 科研院所、高校实验装置配套；
• 半导体设备中的磁场+电场复合结构件。

在实际选型过程中，通常需要结合电压等级、磁场强度、结构尺寸及装配方式综合评估 屏蔽环绝缘垫陶瓷结构件 的适配性。

五、图纸确认建议

为了更高效评估 磁铁安装绝缘件 或 屏蔽环陶瓷绝缘结构件 的加工可行性，建议提供：

• 完整结构图（含孔位、台阶、定位结构）；
• 关键尺寸与公差要求；
• 使用环境（电压、温度、磁场条件）；
• 装配方式与受力说明；
• 是否需要清洗或洁净处理。

总结一下

在磁场与高压叠加的复杂工况中，屏蔽环绝缘垫陶瓷结构件 的稳定性会直接影响整机运行与磁路一致性。如果您手里正有 内磁铁陶瓷垫、外磁铁陶瓷垫 或 磁铁安装绝缘件 的图纸，正在寻找更匹配工况的加工方案，欢迎把尺寸或使用条件发给我们评估。

想了解 99 瓷氧化铝在电场与磁场环境中的基础介电参数，可参考这篇公开资料：
Alumina Ceramic Dielectric Properties Reference。
