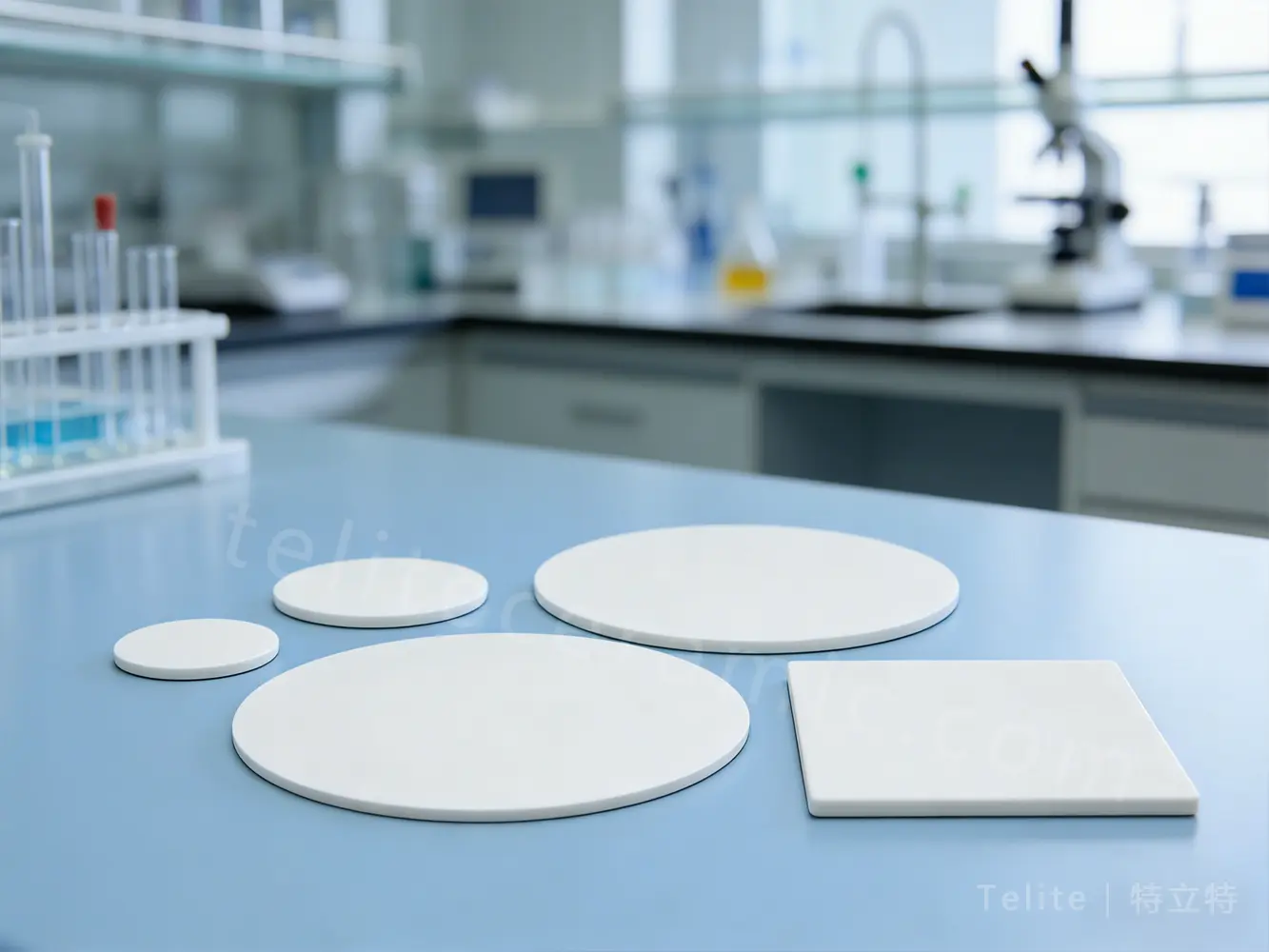

PBN板材（片/板/基片）

半导体热区隔热老出问题？这类工况更适合用 99.99%以上高纯PBN板材

做半导体晶体生长（比如GaAs、InP）和MBE外延的同行肯定深有体会：在超高真空（UHV）和近2000℃的极端高温下，热场的隔热和支撑件太容易掉链子了。用普通的陶瓷板？放气率太高，直接污染纯度；用石墨板？又有碳污染风险。作为深耕工业陶瓷多年的供应商，特立特陶瓷（Telite Ceramics）今天给大家介绍一个中科院和头部设备厂都在复购的方案——热解氮化硼板（PBN）。

痛点一：高温真空下的“放气污染”怎么破？

很多实验室在做高精密外延薄膜时，一旦发现杂质超标，查半天找不到原因，最后发现竟然是热区里的普通隔热片在高温下偷偷“放气”。
特立特的硬核底气在于：我们的 PBN板材 和 PBN片材 采用化学气相沉积（CVD）工艺制备，没有任何烧结助剂，纯度绝对保障在 99.99% 以上！这意味着在极高真空下，这种 热解氮化硼板 依然能保持极低的蒸汽压，真正做到“零杂质污染”，更适合洁净度要求较高的实验环境。

痛点二：散热不均？PBN自带“方向性”导热Buff

这才是 PBN 最神奇的地方（各向异性）。我们的 PBN垫片 在平行于板面的方向上导热极快，能迅速均温；而在垂直于板面的方向上，导热率却极低，是个完美的隔热屏障。用 热解氮化硼片 来做加热器的绝缘隔离或者层间垫片，能让设备的热场分布达到极其理想的梯度控制。

非标定制，专治各种“疑难杂症”

设备厂的中试线和高校课题组的图纸往往五花八门，常规件根本没法用。
别担心，PBN材质虽然是硬骨头，但特立特的数控加工中心能把它玩出花来。不管是需要微米级厚度的超薄 PBN片材（用来做精密电极隔离），还是带有复杂沉头孔、台阶面、异型开槽的 PBN垫片，我们都能做到严丝合缝。

最关键的是，我们出厂的表面处理工艺极佳，切边干净利落，无任何粉尘脱落，拿到手直接进洁净室毫无压力。

总结一下

对于卡脖子的尖端半导体设备和苛刻的科研实验来说，一块不起眼的 PBN板材 往往决定了整炉材料的成败。如果您也正在为热场材料的选型发愁，可结合图纸或样件进一步确认。

想深入研究PBN材料晶体结构与热导率的学霸们，可以看看这个硬核技术参考：
Pyrolytic Boron Nitride (PBN) Data Reference。
