PBN 坩埚开裂原因与解决方案

在真空蒸发、MBE（分子束外延）、电子束蒸发等高温真空工艺中，PBN（热解氮化硼）坩埚因纯度高、放气低、耐高温、抗热震表现极佳，被广泛用作蒸发源的关键耗材。但在实际使用中，工程师最常遇到的棘手问题就是：PBN坩埚开裂（出现微裂纹甚至贯穿破裂），直接导致材料泄漏、污染腔体或被迫停机。

先给结论：开裂最常见的根因是什么？

一句话总结：热应力（温差/温度梯度） + 结构应力集中 + 装夹受力 发生叠加，最终超过了坩埚材料可承受的物理上限。
实际排查时，最有效的顺序是：

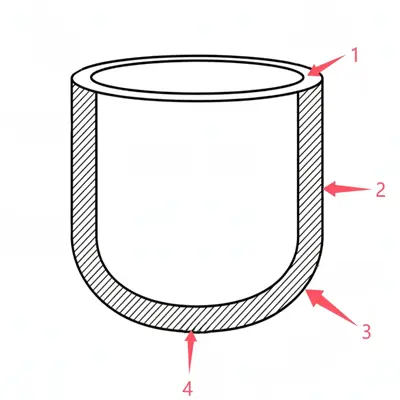

先看裂纹位置（图1编号） → 再对照工况（升温/冷却/气流/停机次数） → 最后检查结构设计与装夹细节。

第一类原因：热冲击与温度梯度过大（常见位置：1 / 2 / 3）

PBN 抗热震能力确实不错，但最怕“温差来得太快、冷热不均”。常见的触发点包括：

• 升温过快，尤其在室温到中温段冲得太猛。
• 工艺结束后骤冷、冷气直吹、或局部冷却导致温差突变。
• 热场不均：一侧更热、另一侧更冷（存在巨大的温度梯度）。
• 频繁启停（热循环次数过多），导致微裂纹产生并逐步扩展。

建议动作（优先级从高到低）：
1）放慢升温曲线，给足均热时间。
2）避免强制骤冷，尽量让其自然冷却或缓慢均匀通冷。
3）检查热源/反射屏/挡板，减少单侧热点。
4）减少高温至低温的反复循环次数（热疲劳会累积）。

第二类原因：结构应力集中（常见位置：1 / 3 / 4）

很多裂纹并不是“整面爆裂”，而是从结构薄弱点开始起裂的：圆角、口沿、厚度突变处最为典型。常见结构诱因：

• 底角圆角太小（R太小） → 导致应力集中，常见于位置 3。
• 壁厚突变（突然变薄或变厚） → 常见于过渡处 3/4。
• 口沿结构尖薄或几何形状不顺滑 → 常见于位置 1。
• 底部与侧壁连接的过渡不顺畅 → 常见于位置 3/4。

建议动作：
1）关键过渡处必须加大圆角、让几何形状更顺滑。
2）壁厚变化尽量采用“渐变”设计，绝对避免断崖式突变。
3）口沿反复开裂（1）时，重点检查：口沿尺寸、口沿刚性以及受热与受力方式。
4）如果您能提供：裂纹照片 + 尺寸图（标出圆角/壁厚），我们的优化评估会更快、更准确。

第三类原因：装夹受力不均（常见位置：2 / 3 / 4）

PBN 坩埚非常怕被“夹死”之后再经历热胀冷缩。常见情况：

• 卡得太紧，热膨胀被刚性限制 → 产生巨大的附加机械应力。
• 支撑点偏心或受力不均 → 温度应力叠加机械应力。
• 接触面不平、点接触压力过大 → 微裂纹率先出现，并在后续工况中扩展。

建议动作：
1）装夹原则：稳固支撑 + 受力对称 + 预留热膨胀余量。
2）避免硬性夹死边缘，尽量减少点接触。
3）支撑点尽量对称、接触面要更大更平整。
4）若裂纹总是固定从某一侧开始，优先怀疑：受力偏心或装夹过紧。

第四类原因：局部过热（常见位置：2 / 3 / 4）

即便整体工艺温度不算高，只要出现局部热点，温度梯度就会急剧放大。常见触发点：

• 坩埚偏离热区中心，导致一侧明显更热。
• 反射屏或挡板改变了热辐射方向，造成热点偏移。
• 装料不均（偏一侧、厚薄不一），导致吸热与散热出现差异。
• 蒸发过程中材料形态发生变化（结壳/空洞），让导热路径突变。

建议动作：
1）校准位置，让坩埚尽量处在热场正中心，左右受热一致。
2）检查反射屏/挡板是否造成热量偏向某一侧。
3）装料时尽量均匀铺开，绝对避免偏载。
4）在关键阶段增加“均热停留段”，强行降低温差。

第五类原因：污染、残留与不当清洁（常见位置：1 / 4）

污染与残留物会造成局部导热异常，或者在热循环中产生膨胀系数差，诱发裂纹扩展。

建议动作：
1）使用前避免手直接接触工作面（防油污/汗渍）。
2）存放在干燥环境中，必要时进行低温烘烤去湿。
3）工艺结束后及时清理残留结壳，避免下次升温出现局部过热。
4）避免使用硬物刮擦与冲击清洁（极易率先产生肉眼不可见的微裂纹）。

综合排障表：快速确认裂纹编号与动作

请对照图1的裂纹位置，按照以下清单逐一排查：

1. 位置 1：回看升温曲线（室温至中温段是否过快）。
2. 位置 2：回看冷却方式（是否存在骤冷/冷气直吹/局部冷却）。
3. 位置 3：检查热场是否偏移（热源/反射屏/挡板/位置是否偏心）。
4. 位置 4：检查装料是否偏载（是否一侧厚、一侧薄）。
5. 位置 5：检查装夹与支撑（是否卡太紧、是否偏心受力）。
6. 位置 6：检查结构薄弱点（底角圆角、壁厚突变、口沿几何设计）。
7. 位置 7：检查污染与残留（材料结壳、油污、湿气）。
