导电 BN 到底解决什么问题？什么时候不建议用？

在真空镀膜、等离子环境或一些高温工位里，经常会听到工艺工程师说一句话：
“我们要找导电 BN。”

但必须澄清一个误区：导电 BN 并不是“更高级的 BN”，也不是“更耐高温”的万能升级版。它的核心工程价值非常集中：专为解决电荷带来的系统不稳定而生。如果现场的痛点并不来源于电荷堆积，导电 BN 很可能帮不上忙，甚至会引入新的麻烦，比如洁净度下降、放气率升高或颗粒污染风险。

这篇文章，我们用最直白的工程语言讲清楚两件事：

• 导电 BN 解决的到底是什么“痛点”。
• 哪些情况下，反而强烈不建议使用导电 BN。

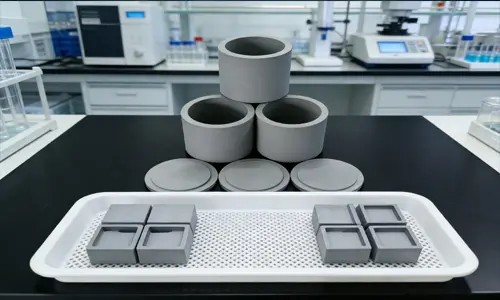

一、先把概念说透：导电 BN = 绝缘 BN + 电荷泄放能力

普通的 BN（热压六方 BN 等）天然是绝缘材料。在真空、干燥、高速气流或带有等离子的环境里，绝缘陶瓷表面极易积累静电，时间一长就会出现局部电位差。

导电 BN 的本质，是在 BN 基体中引入了导电机制（如 TiB₂ 等导电相），让材料具备一定的电阻率，从而实现：
让电荷不再“堆积在表面”，而是能通过可靠的接地路径被缓慢泄放掉。

您可以这样理解：
导电 BN 解决的是“电”的问题，而不是“耐温”的问题。

二、导电 BN 最擅长解决的 3 类问题

1）静电积累引发的“微放电 / 打火”

这种情况在 PVD 现场极其典型：工艺原本很稳定，突然某一刻腔体内出现微弧或放电点，紧接着您会发现：

• 膜面颗粒变多，针孔/麻点异常增加。
• 蒸发源、电子束流或等离子体状态突然波动。
• 有时甚至能听到轻微的“啪”的放电声，或看到瞬间的闪光。

这类问题的根因往往是电荷积累到阈值后的突发性释放。导电 BN 的优势就在于：把破坏性的“突发放电”转化为安全的“持续泄放”，让系统重归平稳。

2）等离子/离子环境下的电位堆积与不稳定

当陶瓷部件长期处于等离子体或离子轰击环境中，绝缘表面容易形成局部电位差，表现为工艺漂移、吸附异常、局部发热甚至无规律放电。导电 BN 能有效拉平电位差，让沉积状态更可控。

3）夹具与结构件“既要耐温耐腐蚀，又不能完全绝缘”

在某些特定的结构位，如果使用金属材料容易发生化学反应、粘料或污染；如果使用绝缘 BN 又会带来静电吸尘或电位漂移。此时，兼具陶瓷耐温性与一定导电率的导电 BN 就成了极具价值的折中方案。

三、什么时候“不建议”用导电 BN？

1）您的核心追求是“高洁净、低放气、零颗粒”

在高端蒸发镀膜（尤其是对背景杂质极度敏感的半导体/OLED工艺）中，材料的绝对纯净与放气控制往往比“导电性”更致命。
导电 BN 由于引入了导电复合物，在极限洁净度、放气率和颗粒控制上未必优于 99.8% 的高纯绝缘 BN 或 PBN。如果您的核心目标是“膜面干净、杜绝污染”，导电 BN 往往不是最优解。

2）您真正遇到的是“爬料、飞溅、热震开裂、寿命短”

这些棘手问题通常来源于：

• 束斑或局部过热（E-beam 工艺中极常见）。
• 升温/降温曲线过于剧烈，造成热冲击撕裂。
• 装料高度过高、挂料严重或口沿结构设计不合理。
• 装夹面接触不良导致的局部热点与应力集中。

它们的根源在于热力学与机械应力，而非电荷。在这种情况下，盲目换成导电 BN 根本无法解决主问题，反而可能增加耗材成本。

3）系统设计要求“严格电隔离”

有些设备的绝缘法兰或衬套必须起到绝对的电气隔离作用。如果误用了导电 BN，会直接形成漏电泄漏路径，破坏系统设计意图。

4）只说“要导电”，却说不清导电等级与接地方式

不同牌号的导电 BN，其电阻率差异巨大。更关键的工程常识是：如果没有可靠的接地路径，材料再导电也毫无意义。如果前期不澄清这些细节，很容易陷入“换了材料但打火问题依旧”的尴尬局面。

四、一个最实用的选型判断句

• 如果您面对的是 静电积累、打火放电、工艺电位漂移：导电 BN 很可能是对症良药。
• 如果您面对的是 洁净度不足、高温放气、爬料、热冲击开裂：请优先从高纯 PBN、结构优化或工艺曲线上找答案，而不要直接上导电 BN。

五、为了避免选错，建议先确认 3 件事

在您决定采购导电 BN 之前，请务必与团队确认：

1. 现场的工艺痛点是否确认为“电荷/静电”引起？
2. 工作环境中是否存在高频等离子体轰击或明显的静电聚集现象？
3. 设备是否具备可靠的接地路径？您所需要的靶向电阻率范围大概是多少？
