BN 氮化硼坩埚为什么会粘料？常见反应/润湿原因与解决方法

很多客户第一次使用 BN（六方氮化硼）坩埚时，预期是“极好脱模、不粘料”。但在实际的高温熔炼或气相沉积使用中，经常遇到棘手的状况：内壁挂料、形成薄膜、局部硬壳，甚至完全倒不出来（氮化硼坩埚粘料）。

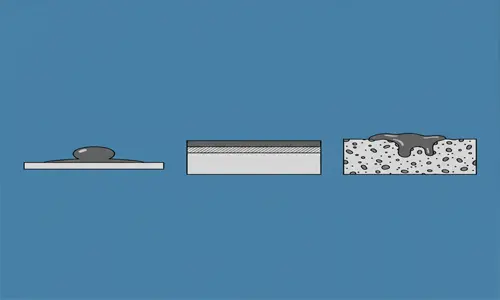

这类“粘料”通常不是单一原因造成的。工程上更常见的是三类问题的叠加：
1）润湿（熔体在内壁铺开）。
2）界面反应（生成了反应层把材料“咬住”）。
3）表面状态变化（氧化、污染或粗糙化导致物理挂壁）。

一、先把“粘料现象”分清楚

1）润湿型：像一层“金属膜 / 盐膜”铺在内壁

• 现象：薄薄一层，覆盖面积非常大。
• 特点：冷却后结合得很牢，就像“贴”在内壁上一样。

2）反应粘结型：局部出现“硬壳 / 结壳”，越热越严重

• 现象：往往集中在热点位置、或者与料液接触最久的位置。
• 特点：这不是物理的“挂住”，更像是发生了化学的“焊死”。

3）表面状态型：新坩埚不粘，旧坩埚开始粘

• 现象：坩埚内壁发灰、发暗，甚至表面出现了一点“釉面感”。
• 特点：同样的工艺参数下，坩埚使用次数越多，越容易发生挂料。

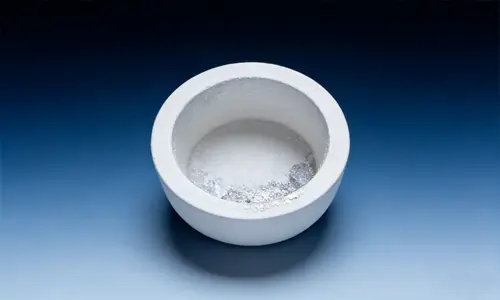

二、BN 坩埚内部“残留物”一般是什么？

客户观察到的“残留”，常见分为 4 类。不同体系虽然外观不一样，但排查逻辑是一致的。

1）原料本体残留（没完全融化 / 没倒干净）

• 金属颗粒或金属块（例如铝、镁、锌、锡等体系）。
• 盐类晶体或粉末（熔盐体系冷却后结晶）。
• 氧化物粉体或玻璃料碎屑（高温反应或实验容器中常见）。

这类残留通常颜色接近原料本身，刮下来呈碎屑状。

2）氧化皮 / 浮渣（气氛或原料杂质带来的“渣”）

• 金属熔炼常见：氧化皮、灰白/灰黑浮渣、泡沫渣。
• 熔盐体系常见：盐渣薄层、灰白结晶层、玻璃态盐渣。

这类残留不一定“粘得特别牢”，但绝对会污染您的下一炉实验。

3）界面反应层（最容易“粘死”的那层）

在高温、长保温或局部过热的条件下，熔体或蒸汽极可能与内壁发生反应，形成一层硬壳或致密薄膜。它常出现在热点或接触最久的位置。这层东西往往最牢固、最难清理，也是客户真正感到痛苦的根源。

工程提示：这里不需要纠结某种固定的化学式。因为不同客户体系差异极大，“形成反应层 / 反应壳”是工程上最精准且实用的判断。

4）BN 表面变化产物（空气 / 含氧环境高温下更明显）

如果在空气或含氧、含水气氛下长时间高温使用，BN 的表面状态会发生根本改变，出现更易挂料的情况。典型特征就是：内壁发暗、发灰，或带有轻微的“釉面感”。

三、为什么会粘料：最常见的 8 个根因排查

您可以把下面这段当成故障排查的“核对清单”：

1. 气氛不干净：环境含氧、含水或漏气 → 陶瓷表面状态改变，挂料概率直线上升。
2. 局部过热：热源直冲某一点、温度梯度极大 → 化学反应和物理润湿现象被急剧放大。
3. 保温时间过长：很多粘结并不是瞬间发生的，而是“时间越久咬得越紧”。
4. 合金 / 添加剂过于活泼：某些微量合金元素会显著改变金属液的润湿或反应倾向。
5. 装料方式不合理：粉体紧贴壁装、料位太高、溢流后再烧回去 → 导致内壁被“二次烧结”。
6. 残留没清干净：上一炉的残渣直接变成了下一炉粘料的“粘结媒介”。
7. 内壁粗糙或开放孔挂料：表面越粗糙，越容易形成机械咬合。
8. 选错 BN 等级 / 类型：不同致密度、不同结合体系的氮化硼，其抗粘表现天差地别。

四、解决方法：先止损，再把寿命做长

A）先做 3 个“马上见效”的动作

• 1）把气氛管住：能用真空或惰性气体的，就千万别在空气里硬顶。如果工况含氧含水高，优先解决密封、抽气和干燥等基础问题。
• 2）压住局部过热：绝对避免热源直冲坩埚壁的某一点。尽量让热场均匀，热点位置往“内部料”上走，不要往“坩埚壁”上走。
• 3）固定清洁节奏：使用后趁着温热进行基础清理。千万不要等完全冷却后用硬物死抠（容易把内壁弄粗糙，导致越用越粘）。

B）再做 4 个“长期降低粘结概率”的动作

• 4）必要时增加隔离层 / 脱模层：目的很直接，把“界面反应”的通道强行堵死。特别是面对活泼合金、长保温、局部过热明显的恶劣工况。
• 5）优化装料与料位：粉体尽量别贴壁装；料位控制在安全线以下，防止沸腾溢流回烧。
• 6）结构细节别省：坩埚的内底倒角、过渡圆角能减少应力集中，也能大幅减少挂料的死角死区。
• 7）材料等级必须匹配工况：高纯、低污染、真空工况对 BN 的致密度与杂质控制极度敏感。如果核心诉求是“极低污染 / 极致稳定”，部分场景我们会直接建议升级为 PBN（热解氮化硼）。

五、导热 / 导电与“粘料”的关系

• 导热：导热更好，通常意味着热点更少、温差更小。它对防粘料的影响是间接的（通过减少局部过热来缓解润湿或反应加速）。
• 导电：“导电 BN”多用于满足特定电学工况（如防静电打火）。是否选用取决于电学目标，同时必须评估它对污染、界面反应和稳定性的影响。
• 一句话结论：导热/导电并不等同于“抗粘”。抗粘的核心依然是控制气氛、温度、时间、熔体成分与正确的使用方式。

六、常见排错 QA（什么时候该换思路？）

• 1）为什么新坩埚不粘，用几次开始粘？
  多半是内壁表面状态变了（氧化、污染或粗糙化）。也可能是上一炉的残留没清干净，导致二次烧结。
• 2）粘料是不是材料质量不好？
  不一定。绝大多数是工况（气氛、热点、保温）导致界面恶化。建议先按“润湿/反应/表面状态”进行分类排查。
• 3）清理能不能用硬金属刮？
  绝对不建议。硬刮容易破坏表面致密层，导致内壁变粗糙，以后只会更容易挂料。
• 4）加坩埚盖有没有用？
  对很多体系极有用。既可以减少飞溅、挥发再沉积，又能帮助稳定坩埚内部的局部微气氛。
